Q:熱的境界(建具)の「窓として集計」のON・OFFによって何が変わるのか教えてください。

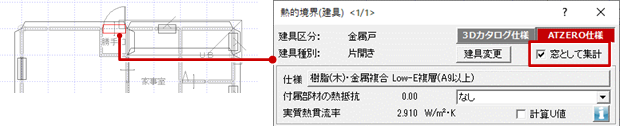

A:戸(ドアや掃き出し窓)の場合に設定できます。大部分がガラス等で構成されている建具のときはON、ガラス面積の小さい玄関ドア等はOFFにします。
ONの場合は窓、OFFの場合はドアとして集計されます。
※「窓として集計」は、3Dカタログ建具を使用時には表示されません。

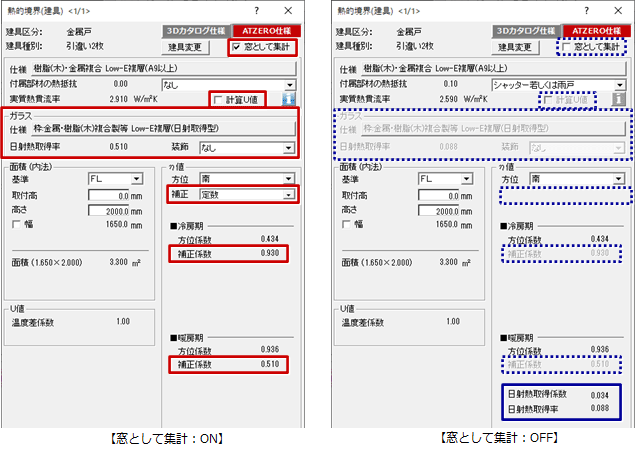

窓として集計 | 影響 |
ON(窓で集計) | ガラス仕様からη値の日射熱取得率が選択され、補正係数が設定されます。 ※ 補正係数は、定数・簡略法等・詳細法によって異なります。 ※ 詳細法は、令和4年4月以降は使用できません。 |
OFF(ドアで集計) | ガラス仕様は設定不可となり、日射熱取得係数0.034(固定)を使って日射熱取得率を計算します。 |

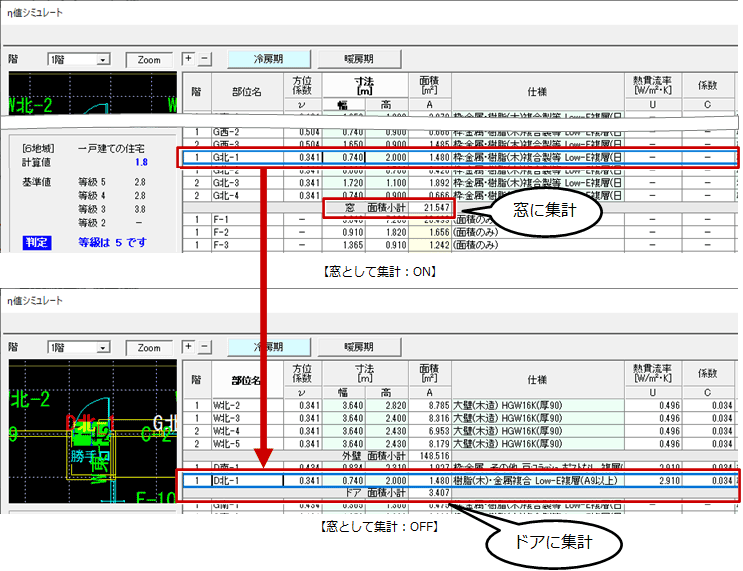

η値シミュレートでの集計
「窓として集計」がOFFの場合、η値シミュレートではドアで集計されます。
メモ

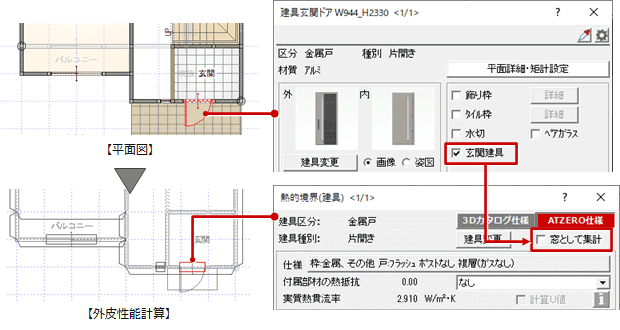

- 平面図で入力されている建具属性にある「玄関建具」がONのとき、「窓として集計」はOFFになります。
- 勝手口のドアは「窓として集計」がONとなります。ガラス面積の小さいときは「窓として集計」をOFFにしてください。
