プログラム名 外皮性能計算 Ver. Ver.8 ID Q560415 更新日 2021/11/30

Q:「専用初期設定:壁・階間・構造熱橋」の「階間等」タブにある「土台仕様」で設定する各部位の仕様の連動先を教えてください。

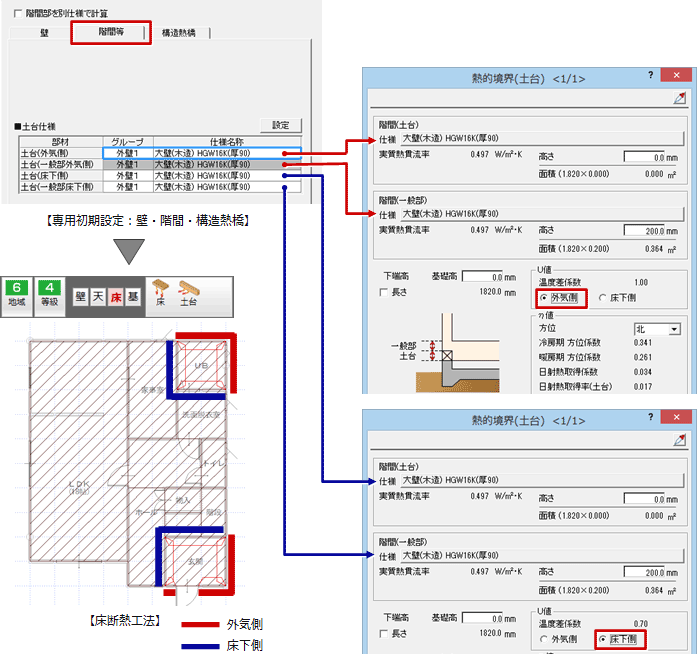

A:床断熱工法の場合、部屋属性の床仕上のタイプが「モルタル(土間コン)」となっている部屋線上に配置されます。外気側・床下側となる位置をもとに仕様をセットします。

階間部を別仕様で計算 位置 熱的境界(土台)にセットされる仕様
階間(土台) 階間(一般部)
OFF 外気側 土台(外気側) 大壁
室内側 土台(床下側) 土台(一般部床下側)
ON 外気側 土台(外気側) 土台(一般部外気側)
室内側 土台(床下側) 土台(一般部床下側)

メモ

  • 熱的境界(土台)は、「専用初期設定:高さ」の「土台」がONのときに配置されます。

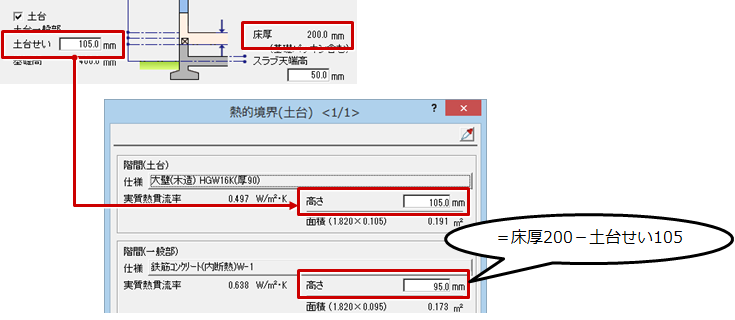

  • 「土台せい」は、熱的境界(土台)の「階間(土台)」「階間(一般部)」の「高さ」に影響します。
    例えば、床厚200ミリ、土台せい105ミリで熱的境界(土台)が自動配置された場合、階間(土台)には105ミリ、階間(一般部)には95ミリ(床厚-土台せい)が設定されます。

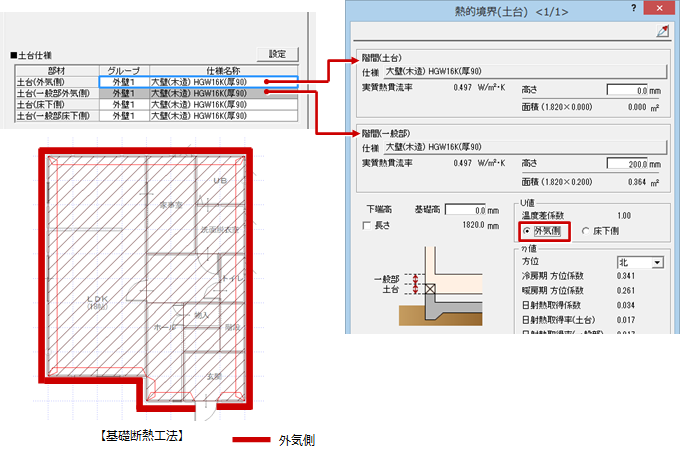

  • 基礎断熱工法の場合、全外周部分(外部部屋の外部側は除く)に配置されます。
