プログラム名 外皮性能計算 Ver. Ver.8 ID Q560425 更新日 2022/06/15

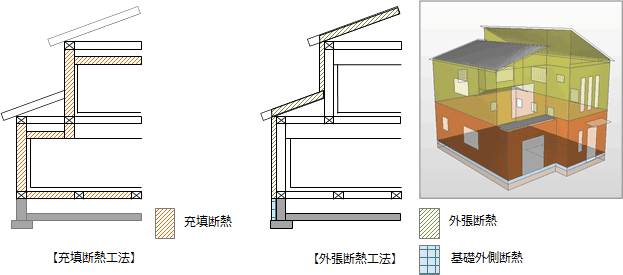

Q:外張断熱工法(屋根断熱・基礎断熱)のときの外皮性能計算について教えてください。

A:専用初期設定にて熱的境界の仕様、熱的境界の高さ、自動配置条件などを外張断熱用に変更して自動配置します。
※ 外張断熱用の専用マスタが用意されています。「専用初期設定」の「専用マスタ読込」で「11:木造外張断熱」を読み込むことで、自動配置する熱的境界の仕様が外張断熱用に変更されます。

外張断熱工法用に専用初期設定を変更する

  1. 「設定」をクリックします。

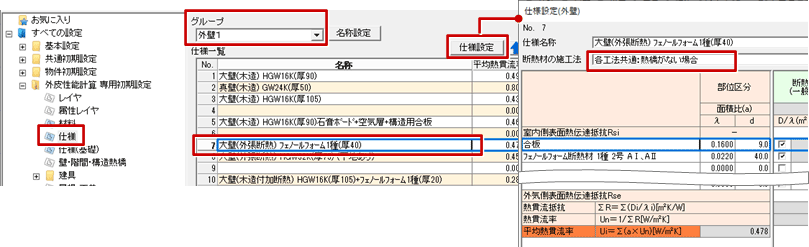

  2. 「専用初期設定:仕様」で外張断熱用の仕様が登録されていることを確認します。
    このとき、「断熱材の施工法」は「熱橋がない場合」となっている仕様を選択します。

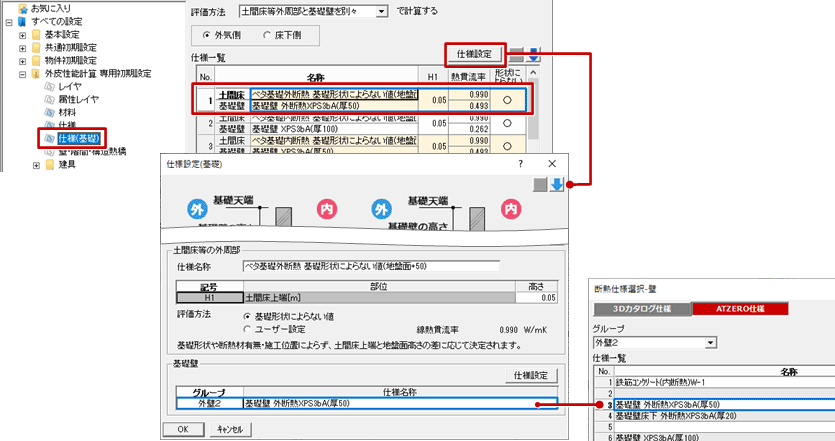

  3. 「専用初期設定:仕様(基礎)」で外張断熱用の基礎の仕様が登録されていることを確認します。
    ※ ここでは「評価方法」が「土間床等外周部と基礎壁を別々」で解説します。

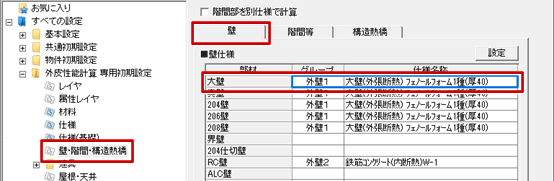

  4. 「専用初期設定:壁・階間・構造熱橋」の「壁」タブで、自動配置する熱的境界(壁)の仕様「大壁」を確認します。
    ※ 変更するときは、一覧で部材を選んで「設定」をクリックします。

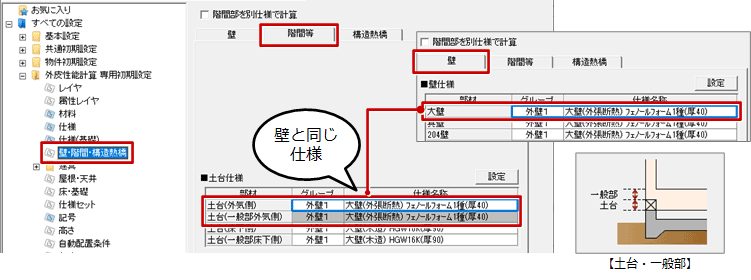

  5. 「専用初期設定:壁・階間・構造熱橋」の「階間等」タブで、自動配置する熱的境界(土台)の仕様を確認します。
    ※ 土台(外気側)、土台(一般部外気側)には、「壁」タブの「大壁」と同じ仕様をセットします。

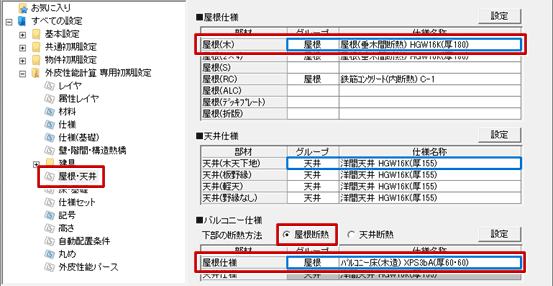

  6. 「専用初期設定:屋根・天井」で、自動配置する熱的境界(屋根)の仕様「屋根(木)」を確認します。
  7. バルコニーの「下部の断熱方法」で「屋根断熱」を選んで、自動配置する熱的境界(屋根)の仕様を確認します。

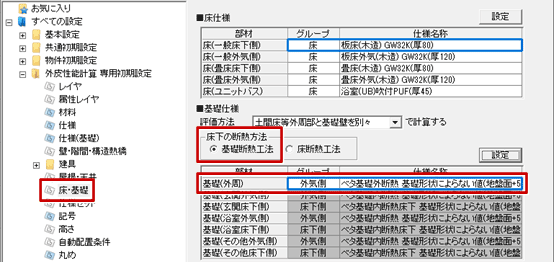

  8. 「専用初期設定:床・基礎」で、「基礎断熱工法」をONに変更します。
  9. 自動配置する熱的境界(基礎)の仕様「基礎(外周全体)」を確認します。

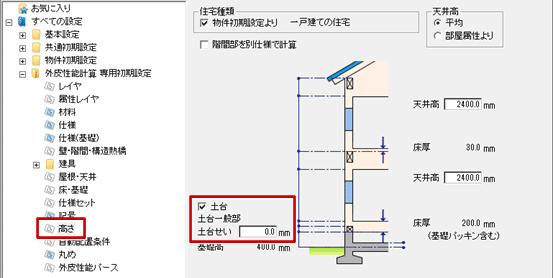

  10. ここでは土台の熱橋部も一般部と同じ仕様で検討するため、「専用初期設定:高さ」の「土台」をON、「土台せい」を「0.0」にします。

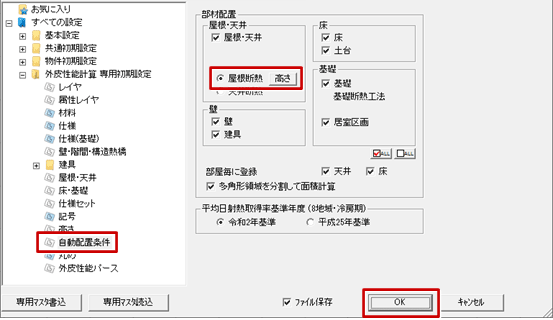

  11. 「専用初期設定:自動配置」で、「屋根断熱」をONに変更します。
  12. 「OK」をクリックします。

熱的境界を自動配置する

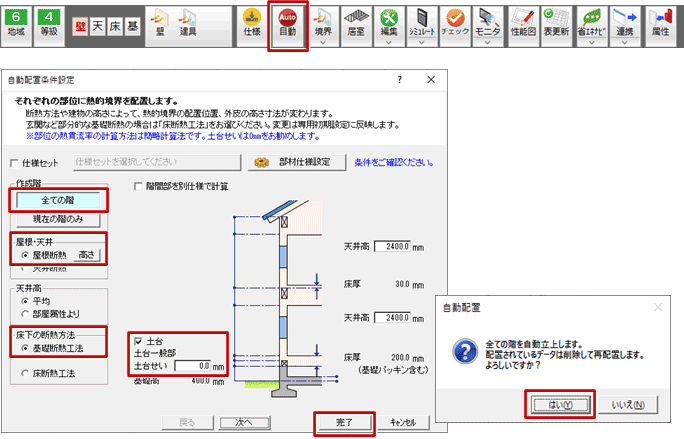

  1. 「自動配置」で部材を自動配置します。

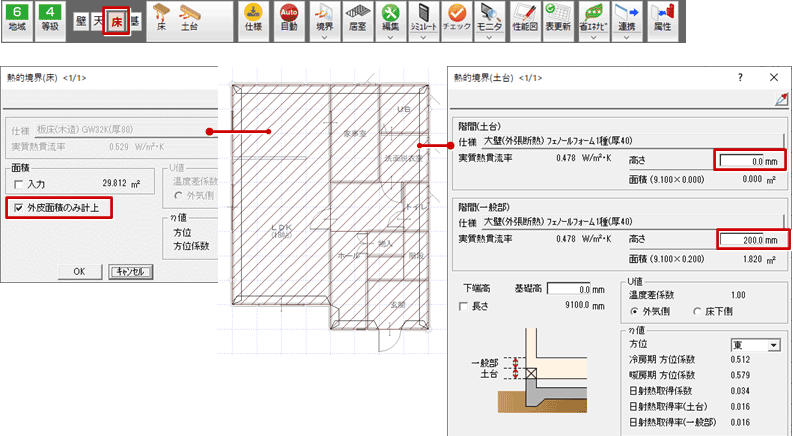

  2. 1階を開いて、「モード切替(床・土台)」をONにします。
  3. 熱的境界(床)を属性変更して、「外皮面積のみ計上」がONであることを確認します。
  4. 熱的境界(土台)を属性変更して、「階間(土台)」の「高さ」が「0.0」になっていて「階間(一般部)」にまとまられていることを確認します。

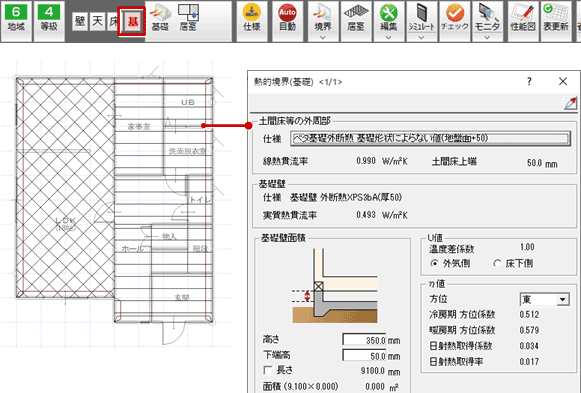

  5. 「モード切替(基礎・居室区画)」をONにします。
  6. 熱的境界(基礎)を属性変更して、土間床等の外周部の仕様などを確認します。

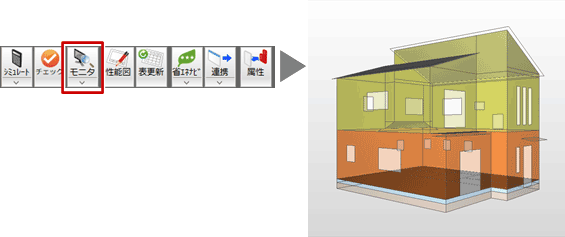

  7. 「外皮性能パースモニタ」をクリックして、外皮面の立体を確認します。

メモ

  • その他にも、建物・屋根形状によっては熱的境界(妻壁)の編集が必要になる場合があります。
