プログラム名 外皮性能計算 Ver. Ver.8 ID Q561120 更新日 2021/11/30

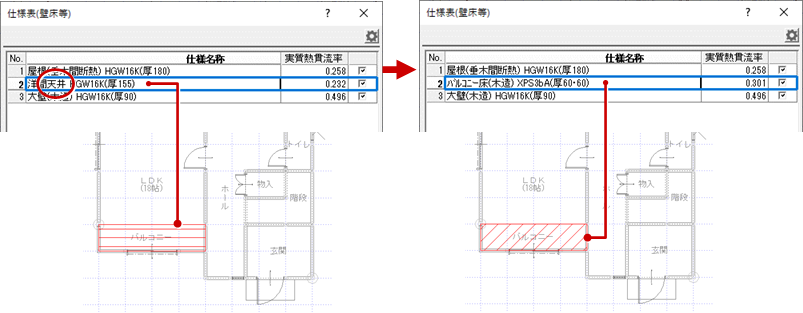

Q:屋根断熱なのに仕様表に熱的境界(天井)が表示されたときの対処方法を教えてください。

A:バルコニーが天井断熱になっていることが原因です。バルコニーの断熱方法を屋根断熱に変更し、「ツール」メニューの「部材配置」で「屋根断熱」を選んで実行すると、既存の熱的境界(天井)は削除されて、熱的境界(屋根)が配置されます。

操作方法

  1. 外皮性能計算を開いて、「設定」をクリックします。

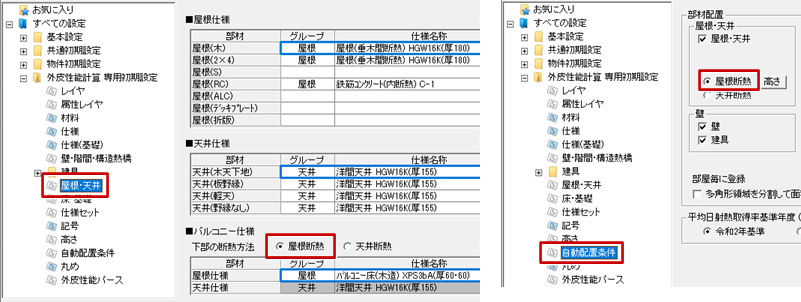

  2. 「専用初期設定:屋根・天井」「専用初期設定:自動配置条件」で、「屋根断熱」の設定になっていることを確認します。
  3. 「ツール」メニューから「部材配置」を選びます。
  4. 「部材自動配置」ダイアログの「屋根・天井」だけにチェックを付けて、「OK」をクリックします。

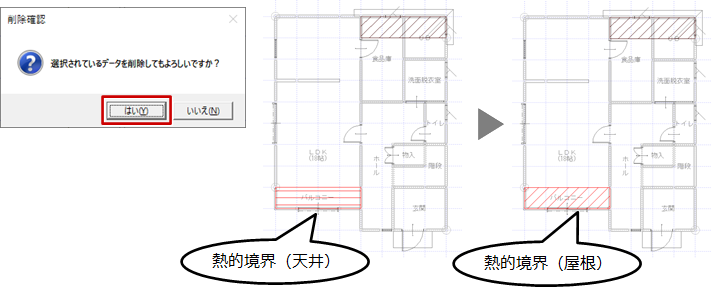

  5. 削除の確認画面で「OK」をクリックします。
    既存の熱的境界(天井)は削除されて、熱的境界(屋根)が自動配置されます。

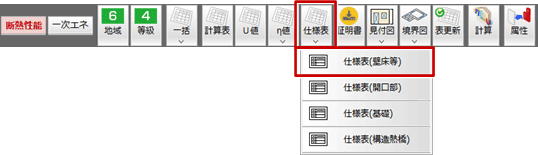

  6. 外皮性能図を開いて、「仕様表」メニューから「仕様表(壁床等)」を選びます。

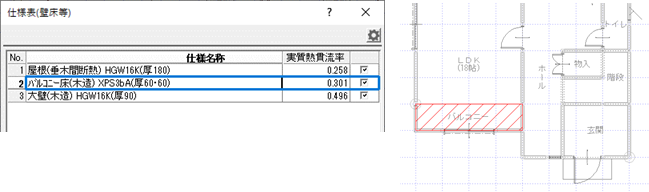

  7. 熱的境界(天井)が表示されなくなったことを確認します。
