BEST FAQ
>
外皮性能計算
プログラム名
外皮性能計算
Ver.
Ver.7
ID
Q563115
更新日
2021/06/21
Q:外皮見付図の寸法線の位置を調整する方法を教えてください。

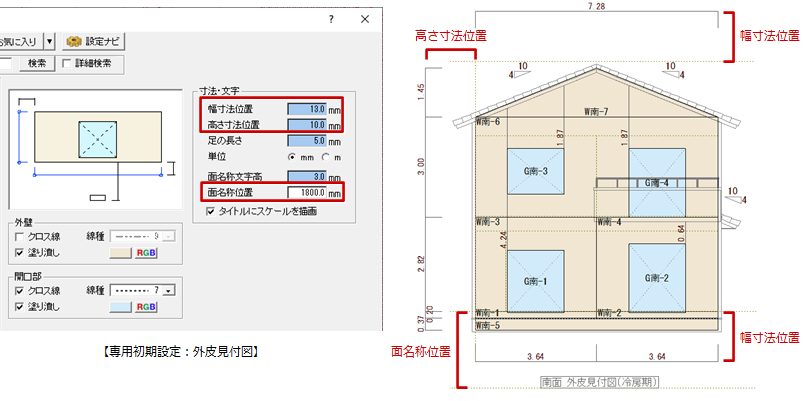

A:「専用初期設定:外皮見付図」の「幅寸法位置」や「高さ寸法位置」で寸法線の位置を調整できます。
メモ

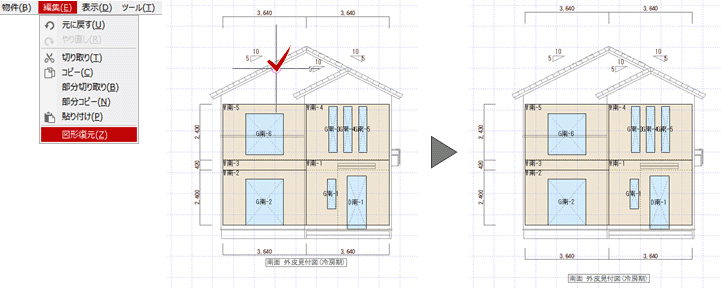

外皮見付図を配置後に設定を変更した場合は、「編集」メニューから「図形復元」を選んで図面を選択すると、設定した値を寸法線に反映できます。
