プログラム名

外皮性能計算

Ver.

Ver.9

ID

Q560130

更新日

2022/10/12

Q：熱的境界（建具）のガラスの日射熱取得率を変更する方法を教えてください。

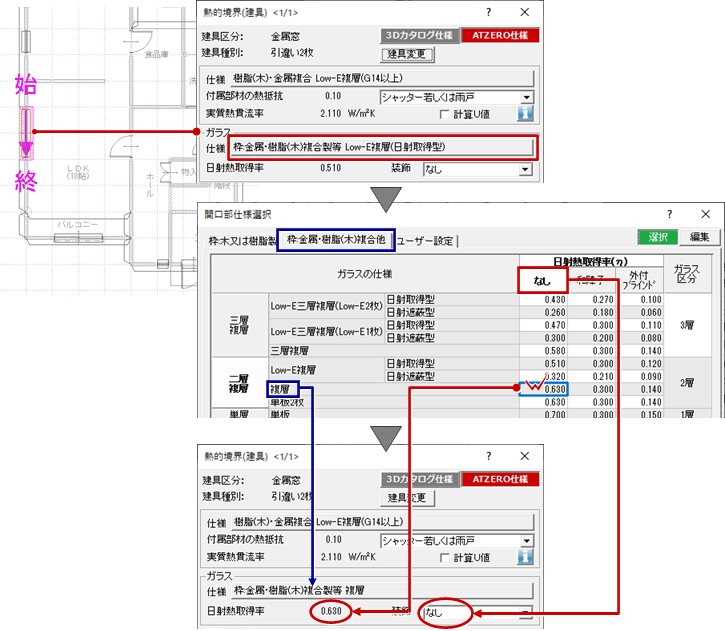

A：熱的境界（建具）の属性変更ダイアログにある「ガラス」の「仕様」から日射熱取得率を変更します。

自動配置のガラス仕様の初期値を変更するには

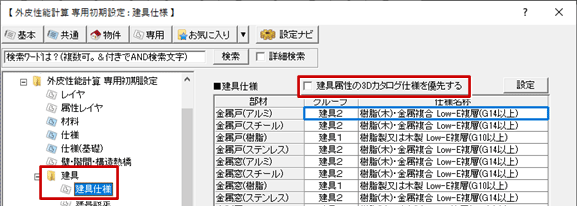

「専用初期設定：建具－建具」の「建具属性の3Dカタログ仕様を優先する」がOFFのときの操作となります。
※ ONのときは、3Dカタログ建具に設定されているガラスの仕様、性能を使用して計算します。

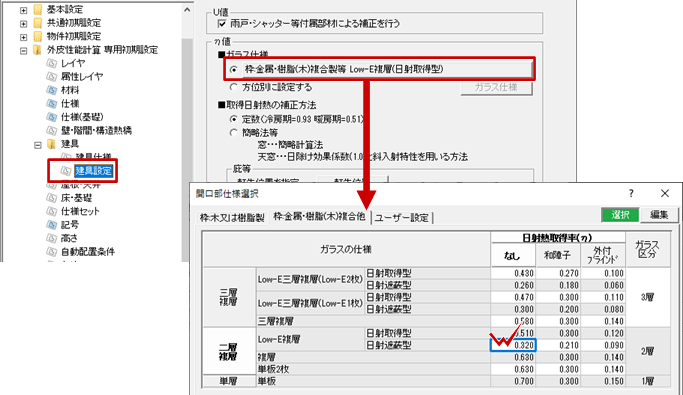

自動配置時のガラス仕様の初期値は、「専用初期設定：建具－建具設定」の「η値」の「ガラス仕様」で変更します。

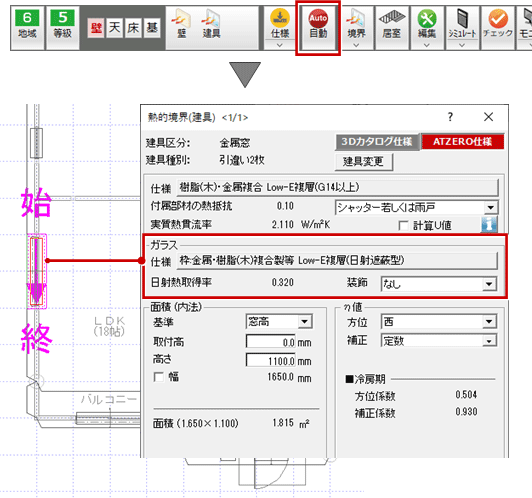

熱的境界を自動配置すると、熱的境界（建具）の属性変更ダイアログの「ガラス」にて、指定した仕様、装飾、日射熱取得率を確認できます。

自動配置時のガラス装飾の初期値について

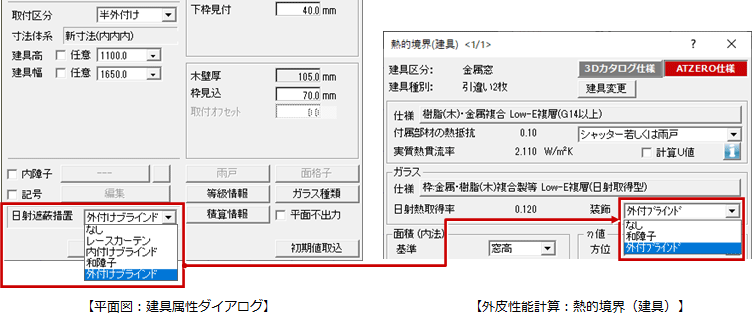

熱的境界（建具）の「装飾」には、平面図の建具属性ダイアログの「日射遮蔽措置」が影響します。

• 「和障子」「外付けブラインド」が設定されている場合、熱的境界（建具）の「装飾」には「和障子」「外付けブラインド」が設定されます。
• 「レースカーテン」「内付けブラインド」「なし」が設定されている場合、熱的境界（建具）の「装飾」は「なし」になります。


メモ

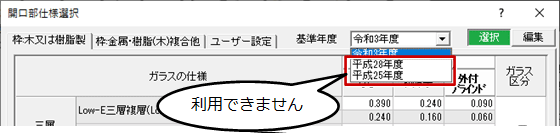

• 開口部仕様選択ダイアログの「基準年度」は、旧バージョンで「8地域」「平成25年度」の設定で作成した物件データを最新のバージョンで読み込んだ場合に表示されます。「令和3年度」に設定を変更すると、平均日射熱取得率基準年度の設定表記はなくなります。
  令和4年4月以降（ARCHITREND ZERO Ver8.1以降）は、「平成28年度」「平成25年度」仕様は利用できません。「令和3年度」仕様を利用します。
