Q：《CAD》でシェープファイルを取り込んで文字を確認したいのですが、どうしたらよいですか。
A：シェープファイルには「文字」という要素が無いためファイルを読み込んでも文字は表示されません。「点」「線」「面」のベクトルデータが読み込みの対象ファイルになります。

操作方法

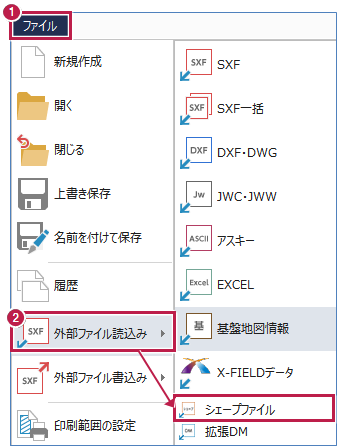

  1. ［ファイル］タブをクリックします。
  2. ［外部ファイル読込み］－［シェープファイル］をクリックします。

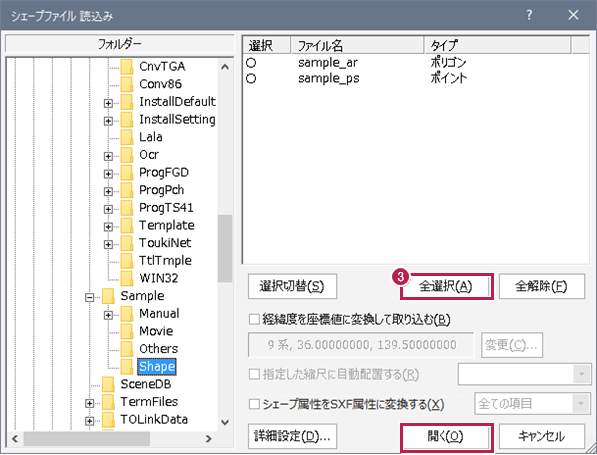

  3. シェープファイルを［全選択］して、［開く］をクリックします。

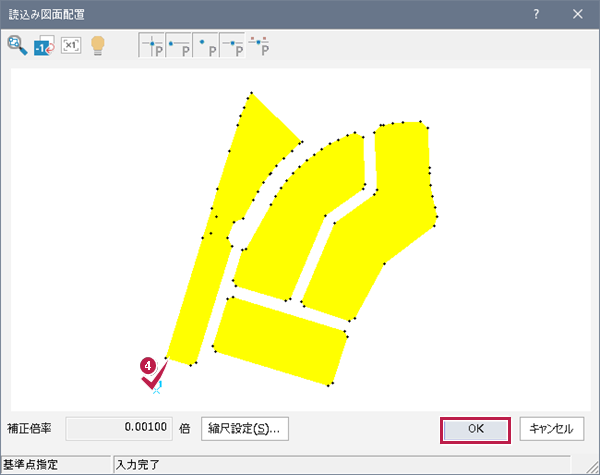

  4. 縮尺と基準点を指定して［OK］をクリックします。

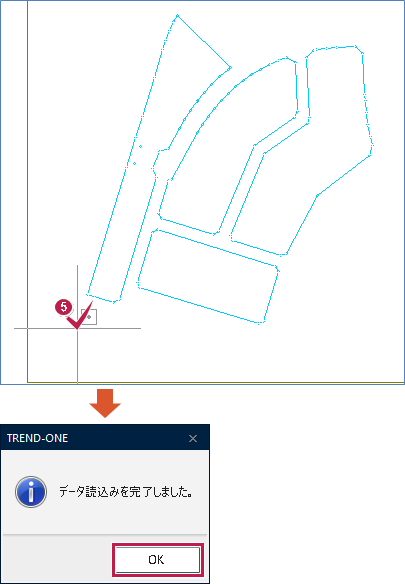

  5. CADで配置点をクリックして、［OK］をクリックします。

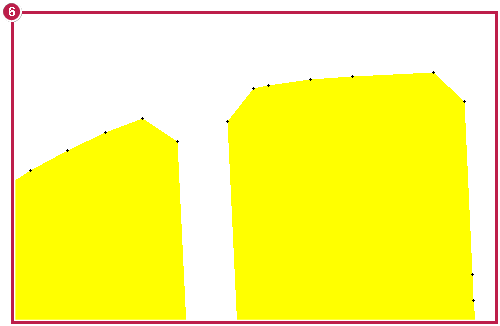

  6. 「ポリゴン」（面データ）と「ポイント」（点データ）のデータがそれぞれ取り込まれたことを確認します。
