Q：官庁営繕でデータ作成しています。
［納品チェック］を行うと、フォルダ名「\DRAWINGF」で「格納場所にファイル［LAYERL_S］がありません」、フォルダ名「\DRAWINGF\ORG」で「格納場所にファイル［LAYERL_O］がありません」というエラーがでます。
何を登録したらよいですか。

A：「建築CAD図面作成要領（案）（平成14年11月改訂版）」を参照して、表形式でレイヤリストを作成してください。ファイル名は「LAYERL_S」、オリジナル図面のレイヤリストについては「LAYERL_O」とし、それぞれPDF形式で保存してツリービューの「完成図（DRAWINGF）」、「完成図オリジナルファイル（ORG）」に直接取り込んでください。

手順は以下のようになります。

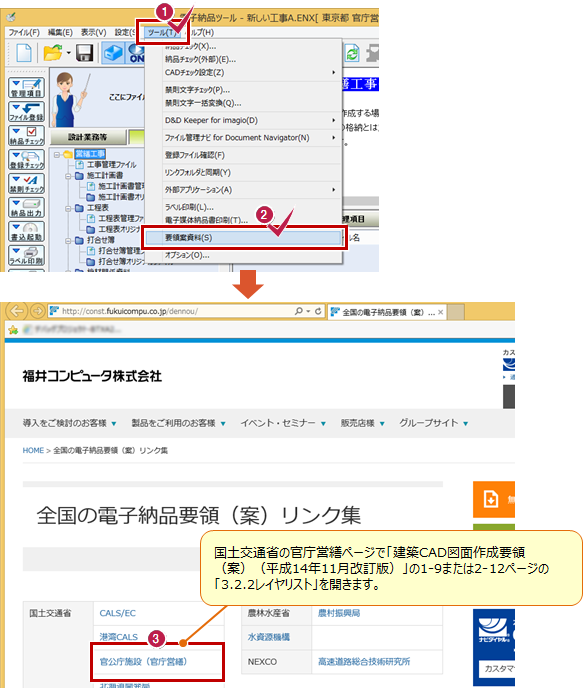

1. ［ツール］をクリックします。
2. ［要領案資料］をクリックします。
3. 「全国の電子納品要領（案）リンク集」画面の［官公庁施設（官庁営繕）］ボタンから「建築CAD図面作成要領（案）（平成14年11月改訂版）」を開きます。


　

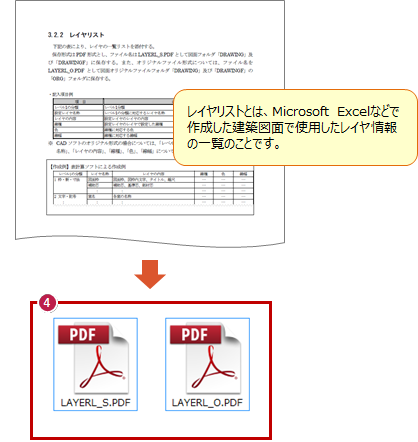

4. 「3.2.2レイヤリスト」を参照して表形式でレイヤリストを作成します。ファイル名は「LAYERL_S」、オリジナルファイルについては「LAYERL_O」とし、PDF形式で保存します。


　

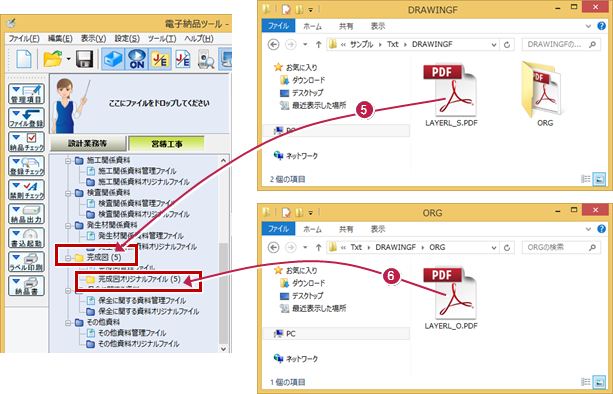

5. 「LAYERL_S.PDF」を「完成図（DRAWINGF）」フォルダーに取り込みます。
6. 「LAYERL_O.PDF」を「完成図オリジナルファイル（ORG）」フォルダーに取り込みます。


　

メモ

• 「LAYERL_S.PDF」と「LAYERL_O.PDF」は関連付けをする必要はありません。
  「LAYERL_S.PDF」を「完成図（DRAWINGF）」に取り込んで［管理項目］を開くとエラーを表す×が表示されますが、「LAYERL_S.PDF」には管理項目が必要ないため、」エラーの×は無視してください。
  ［納品チェック］でもエラーは出ません 。
