Q：［納品出力］時に［図面（SXF）内のラスタファイルを出力する］をONにしたのですが、SXF（P21、SFC）に関連付いているラスタが出力されませんでした。

A：SXF（P21、SFC）とラスタファイル（TIF、JPG）が別々のフォルダに保存されていたり、保存フォルダーの階層が深かったりすると、ラスタが正常出力されない場合があります。
SXFとラスタファイルを階層の浅い同じフォルダーに移動させて、リンク先を変更してください。

手順は以下のようになります。

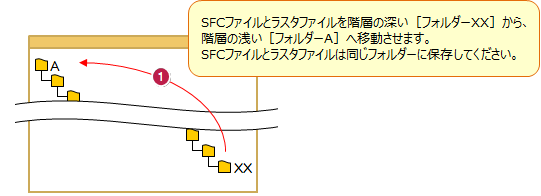

1. SFCファイルとラスタファイルを階層の浅いフォルダーへ移動させます。


　

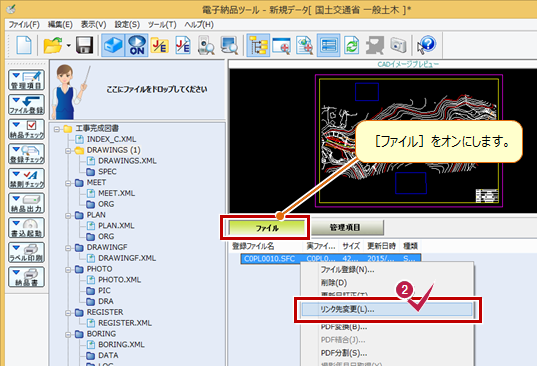

2. 電子納品ツールに取り込んだSFCファイルを右クリックし［リンク先変更］をクリックします。


　

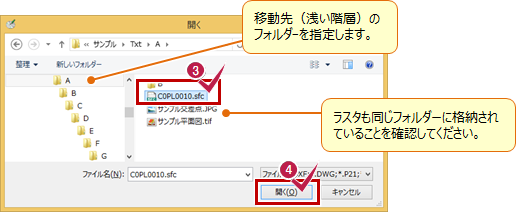

3. 移動先のフォルダーを指定してSFCファイルをクリックします。
4. ［開く］をクリックします。

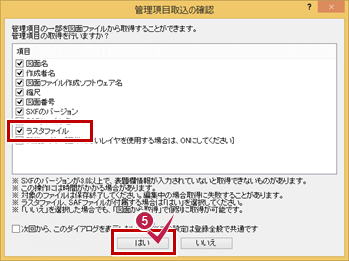

5. ラスタファイルがオンになっていることを確認して［はい］をクリックします。


　

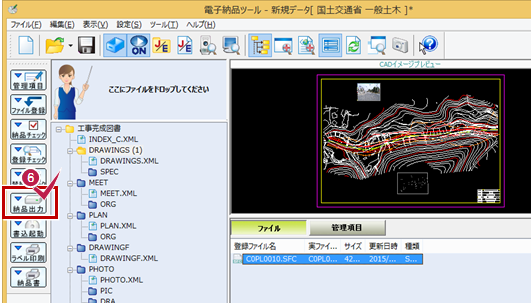

6. ［納品出力］をクリックします。


　

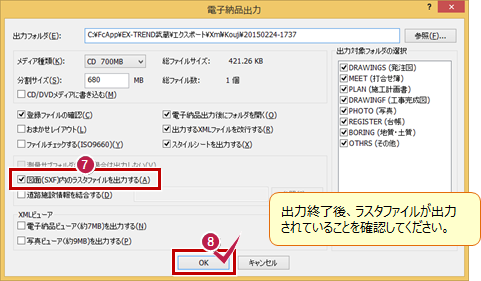

7. ［図面（SXF）内のラスタファイルを出力する］がオンになっていることを確認します。
8. ［OK］をクリックします。
   出力終了後、ラスタファイルが出力されていることを確認します。
