Q：複数のラスタファイルを配置したSFCファイル（バージョン3.1）を電子納品ツールの図面（DRAWING）フォルダーに格納し、［納品出力］時に［図面（SXF）内のラスタファイルを出力する］にチェックをつけて出力したのですが、出力されたフォルダー（DISK1）内のDRAWINGフォルダーを確認したところ、ラスタファイルが出力されていません。
出力するにはどうしたらよいでしょうか。

A：電子納品要領・基準等の確認をしてください。CAD製図基準の適用年度が平成16年6月版の場合、SXFのバージョンが3.0以降だと［ファイル］－［電子納品出力］でラスタファイルは出力されないので、適用年度を平成20年5月版に変更してください。
平成16年6月版で出力する場合は、ラスタファイルをモノクロ1枚にして、SFCファイルをバージョン2.0にして格納し、出力してください。

■CAD製図基準の適用年度を平成20年5月版に変更する場合

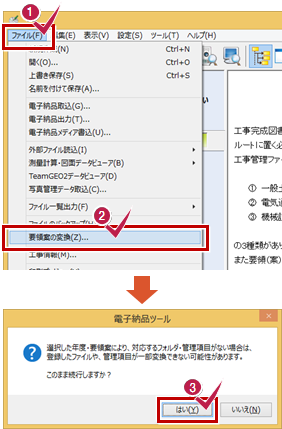

1. ［ファイル］をクリックします。
2. ［要領案の変換］をクリックします。
3. メッセージを確認して［はい］をクリックします。


　

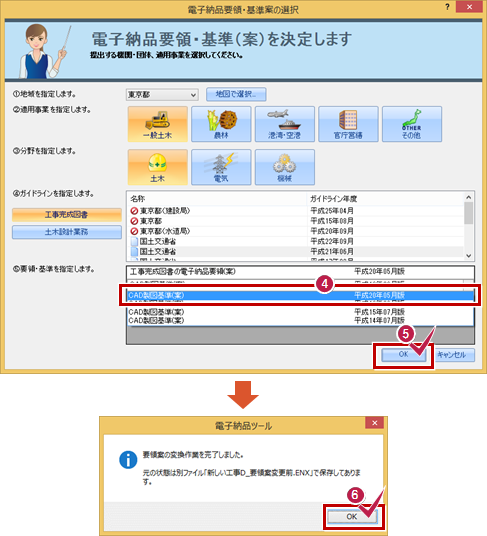

4. CAD製図基準（案）の「平成20年05月版」をクリックします。
5. ［OK］をクリックします。
6. メッセージを確認して［OK］をクリックします。


　

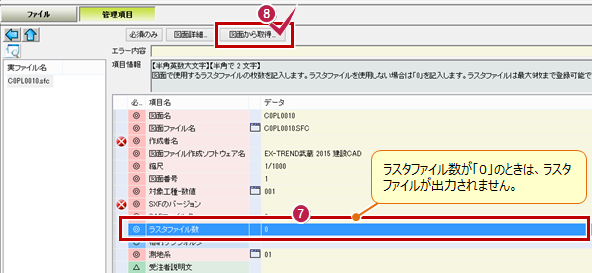

7. 管理項目でラスタファイル数を選択します。
8. ［図面から取得］をクリックします。


　

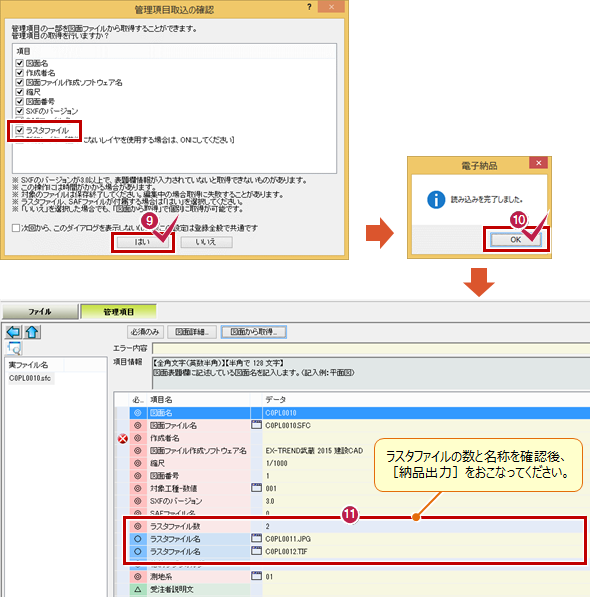

9. ラスタファイルがオンになっていることを確認して［はい］をクリックします。
10. ［OK］をクリックします。
11. ラスタファイル数が「2」になったことを確認します。


■CAD製図基準の適用年度を平成16年6月版で出力する場合

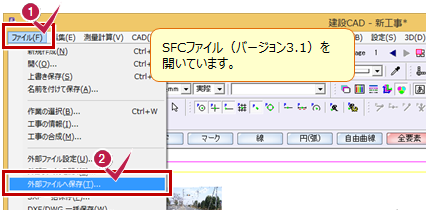

1. 建設CADでSFCファイルを開き［ファイル］をクリックします。
2. ［外部ファイルへ保存］をクリックします。


　

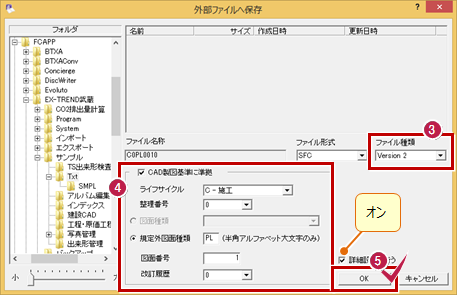

3. ［ファイル種類］で「Version 2」を選択します。
4. 各設定をおこないます。
5. ［OK］をクリックします。


　

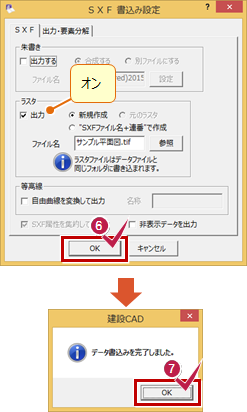

6. ［ラスタ］の設定を確認して［OK］をクリックします。
7. ［OK］をクリックします。


　

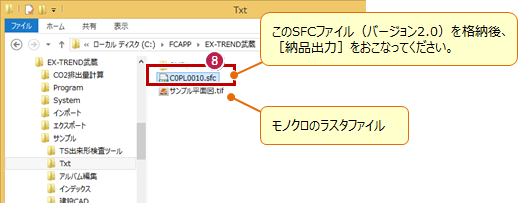

8. バージョン2.0のSFCファイルが保存されました。


　

メモ

• モノクロのラスタが複数配置されている場合は［外部ファイルへ保存］時、ラスタを選択するメッセージが表示されます。
