| プログラム名 | トラバース計算 | Ver. | Ver.18 | ID | M002644 | 更新日 | 2018/04/10 |
Q：《トラバース計算》で、3次元放射の入力はどうしたらよいですか。
A：［初期設定］で［3次元放射］を指定して、器械高や視準点のミラー高を設定してください。
操作方法

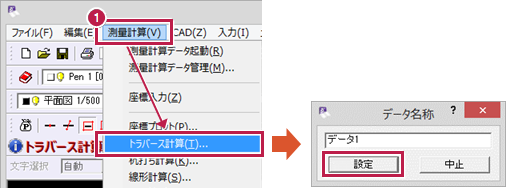

- ［測量計算］－［トラバース計算］をクリックします。［設定］をクリックします。（名称は変更可）

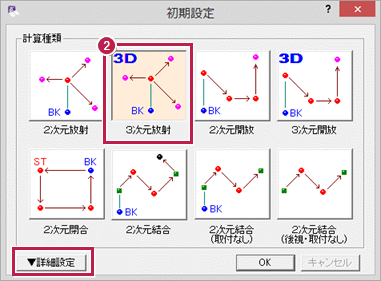

- ［初期設定］ダイアログで［3次元放射］を選択し、［詳細設定］をクリックします。

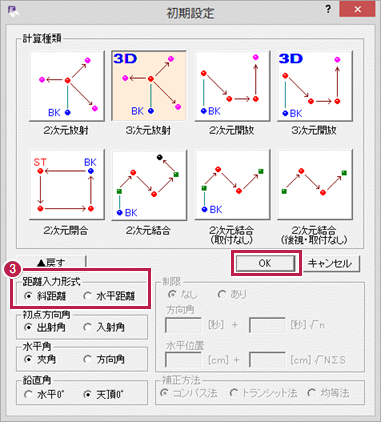

- ［距離入力形式］で、水平距離と垂直距離で入力する場合は［水平距離］を、斜距離と鉛直角で入力する場合は［斜距離］をONにして、［OK］をクリックします。

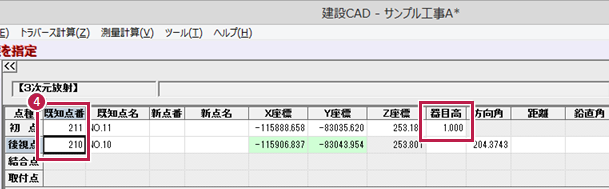

- 初点・後視点を入力し、初点の［器目高］に初点の器械高を入力します。

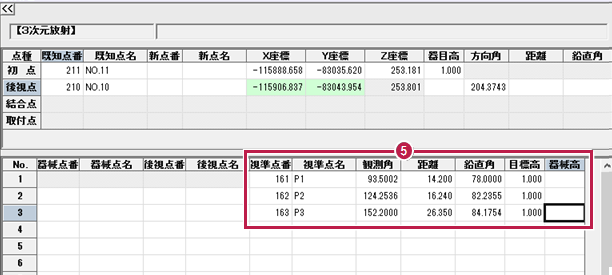

- 観測データの入力は、1行目の［視準点名］欄から順に行い、視準点のミラー高を［目標高］に入力します。
※［器械高］欄は空欄にします。あとで器械点として使用する観測点の行でのみ入力します。

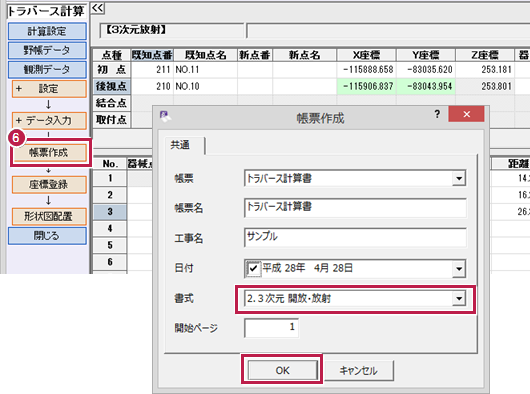

- 計算書が必要であれば［帳票作成］をクリックし、［書式］で［3次元 開放・放射］を選択して［OK］をクリックします。

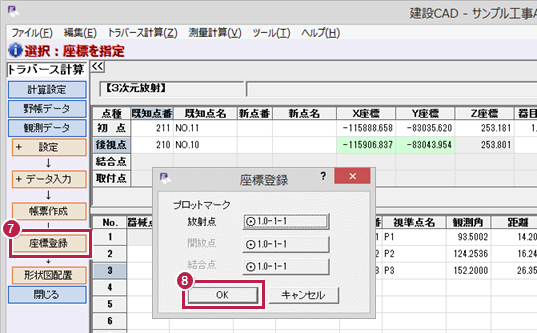

- ［座標登録］をクリックします。
- ［OK］をクリックします。
メモ
- 基本的に器械点変更がある場合はデータを分けてください。

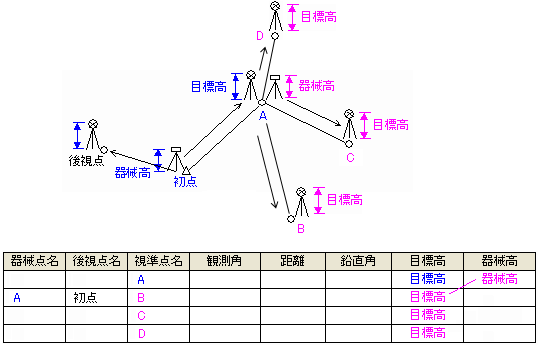

- 器械点変更のデータも含めて同じ帳票で作成をしたい場合は、あとで器械点として使用する観測データの［器械高］に、器械点変更時の器械高を入力します。
- 途中から別の既知点（座標登録されている点）に器械点を変更して連続観測する場合は、必ずデータを分けてください。
