| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M000095 | 更新日 | 2018/04/10 |
Q：《建設CAD》で、「ラスタファイルが見つかりません。ラスタデータを読み込まずに続行します。」とでて、ラスタが表示されません。どうしたらよいですか。
A：圧縮ファイル（ZIP、LZHなど）から直接SXF（SFC、P21）ファイルを開いた場合、圧縮されたままのラスタファイルは読み込まれません。圧縮ファイルを解凍（展開）後、SXFファイルを開いてください。
操作方法

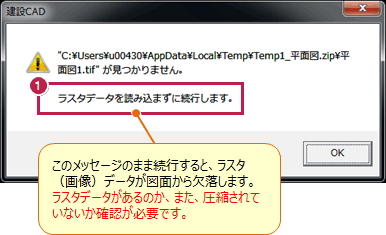

- メールなどで届いたファイルを開いたら、次のような確認メッセージが表示される場合があります。

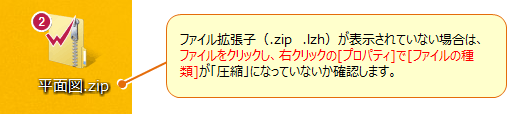

- 届いたファイルが圧縮されていないか確認後、ダブルクリックで開きます。

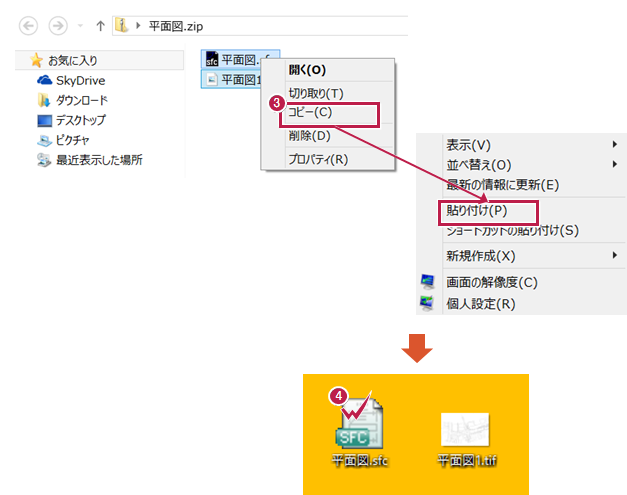

- 圧縮ファイルの場合は、ファイルを全て選び［コピー］して、わかりやすいに場所（デスクトップなど）に［貼り付け］します。
（lzhファイルについては、別途、解凍プログラムが必要です。） - 貼り付けたSXF（sfc、p21）ファイルをダブルクリックで開きます。
- 読込みが完了しました。
※圧縮されていないのにエラーメッセージが出る場合は、画像ファイルがない可能性があります。SXF（SFC/P21）ファイルと同じ場所に、画像（TIFFやJPEGなど）ファイルも用意してください。
メモ
拡張子を常時表示するためには、パソコンごとに［エクスプローラー］を開いて設定します。
- Windows７の場合：［整理］－［フォルダーと検索のオプション］をクリックし、［表示］タブの［詳細設定］の一覧から［登録されている拡張子は表示しない］のチェックをOFFにします。
- Windows８以降の場合：［表示］メニューのリボンにある［ファイル名拡張子］のチェックをONにします。
