| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M000104 | 更新日 | 2018/04/10 |
Q：《建設CAD》のデータを［編集］－［コピー］でExcelやWordに貼り付けると線が細いので、太くするにはどうしたらよいですか。
A：［設定］－［ペン設定］で［線幅有効］のチェックをONにして、CAD上でも太く表示した状態でコピーしてください。
※太さはCADと同じ表現にならないので、極端に太くしてコピーしないとExcelで貼り付けたときに太くできません。
※太さはCADと同じ表現にならないので、極端に太くしてコピーしないとExcelで貼り付けたときに太くできません。
操作方法

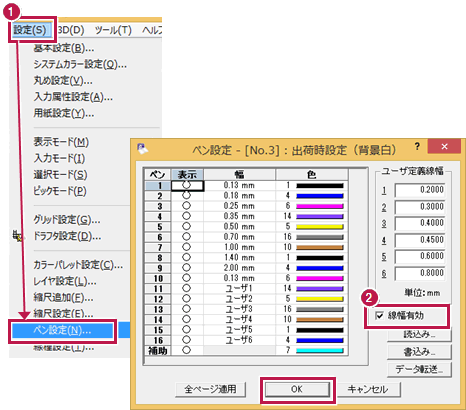

- ［設定］－［ペン設定］をクリックします。
- ［線幅有効］のチェックをONにして［OK］をクリックします。

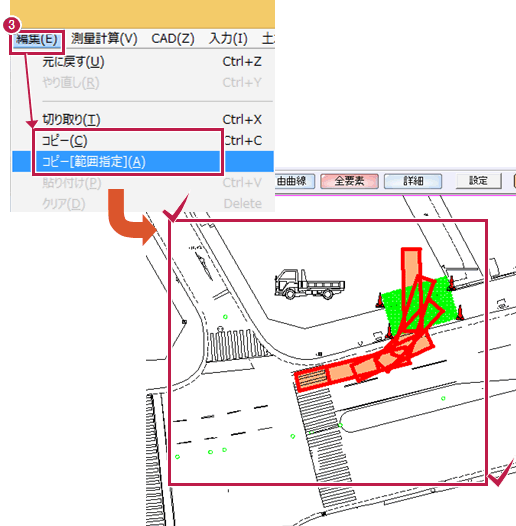

- ［編集］－［コピー［範囲指定］］で、クリップボード経由でExcelやWordに貼り付けてください。
メモ
- Excelにコピーする場合、CADの背景色もそのままの色でコピーされます。
コピーをする前に［設定］－［システムカラー設定］で［背景色］を設定してください。 - クリップボードでは、白の線、文字などは黒になり、白の塗潰しは抜けます。白で出したい場合は、白に近いグレー（灰色）などで入力してください。
