Q：横断図から土量や法長を拾いたいのですがどうしたらよいですか。
A：［土木］－［土量］－［計算］で「断面名」「追加距離」を設定し、［閉合図形選択］や［多角形入力］でCAD上の断面から面積を取得してください。

操作方法

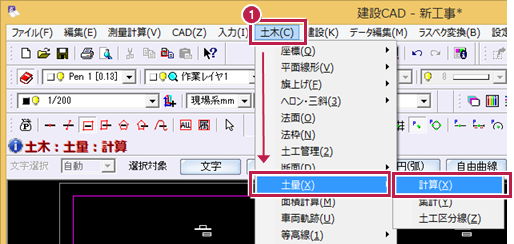

  1. ［土木］－［土量］－［計算］をクリックします。

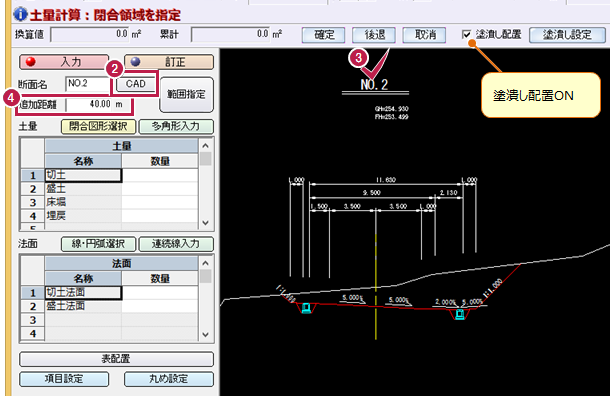

  2. ［CAD］をクリックします。
  3. 図面の断面名をクリックします。
  4. ［追加距離］（操作例では40）を入力します。

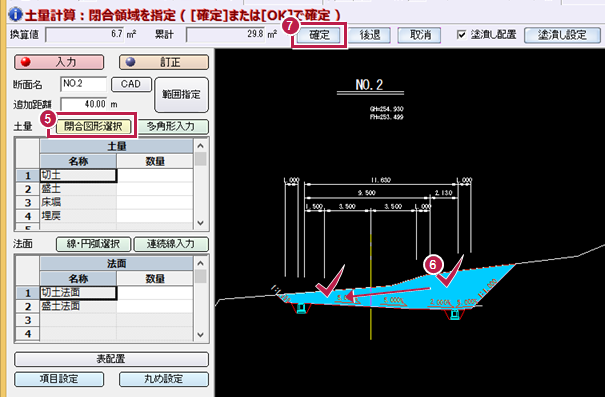

  5. ［閉合図形選択］をクリックします。
  6. 切土の領域（操作例では2箇所）をクリックします。
  7. ［確定］をクリックします。

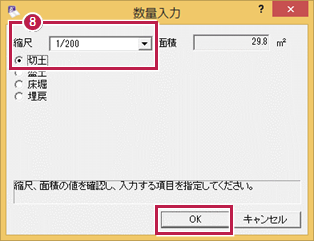

  8. ［縮尺］を確認して［切土］を選択して［OK］をクリックします。

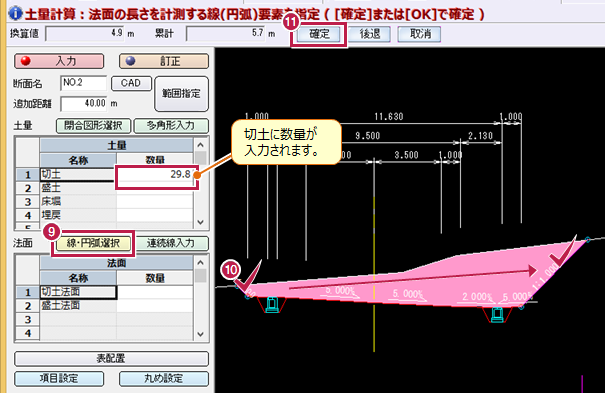

  9. ［線・円弧選択］をクリックします。
  10. 切土の法面（操作例では2箇所）を選択します。
  11. ［確定］をクリックします。

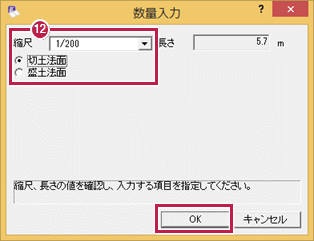

  12. ［縮尺］を確認して［切土法面］を選択して［OK］をクリックします。

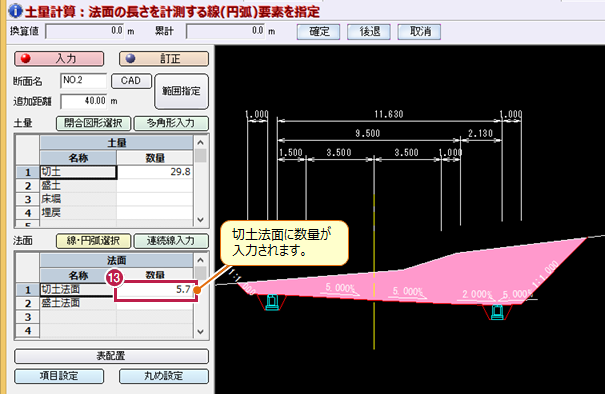

  13. 切土法面に数量が入力されたことを確認します。

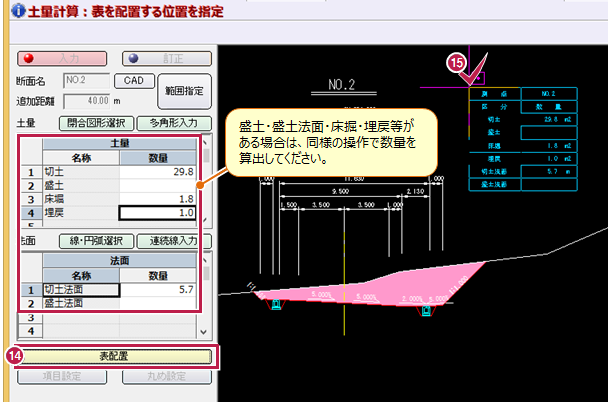

  14. ［表配置］をクリックします。
  15. 表の配置位置をクリックします。
