| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M002106 | 更新日 | 2018/04/10 |
Q：《建設CAD》で、3点を指定して円弧を描くにはどうしたらよいですか。
A：［入力］－［円・円弧］－［3点外接］または［3点内接］で描いてください。
操作方法
■［3点外接］の場合

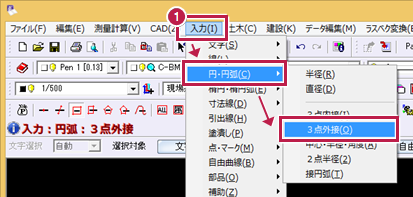

- ［入力］－［円・円弧］－［3点外接］をクリックします。

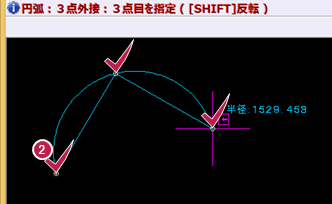

- 1点目・2点目・3点目をクリックします。3点に外接する円弧を描きます。
■［3点内接］の場合

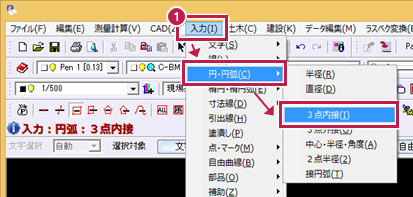

- ［入力］－［円・円弧］－［3点内接］をクリックします。

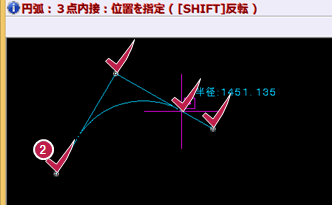

- 1点目・2点目・3点目を指定後、円弧の位置をクリックすると3点内角に接する円弧を描きます。
メモ
- その他の円弧コマンド
［中心・半径・角度］：中心点、半径、円の開始角・終了角を指定して円弧を描きます。
［2点半径］：円弧の始点・終点、半径指定で円弧を描きます。
［接円弧］：基準となる2線を指定して、接円弧を描きます。
