Q：横断図等のDL線があるので、そのDL線を基準に高さを求めるにはどうしたらよいですか。
A：［土木］－［断面］－［標高値配置］で可能です。

操作方法

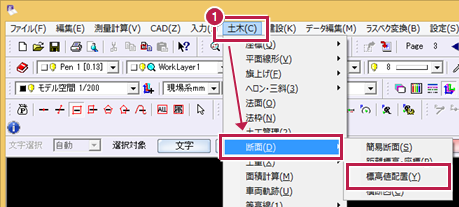

  1. ［土木］－［断面］－［標高値配置］をクリックします。
  2. ここでは［既存の縮尺から取得］をONにして、［OK］をクリックします。

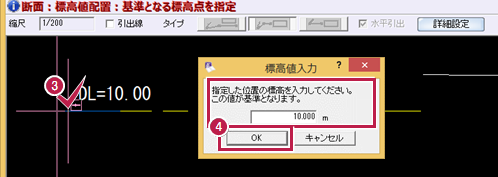

  3. CAD上でDL線をクリックします。
  4. その位置の標高を入力して、［OK］をクリックします。
  5. CAD上の任意の位置をクリックすると、標高値を配置します。
