Q：《面積計算》や《地番プリント》の計算書イメージ図を塗り潰しするにはどうしたらよいですか。
A：イメージ図をクリップボードで《CAD》に貼り付けて、色塗り後に計算書に貼り付けてください。

操作方法

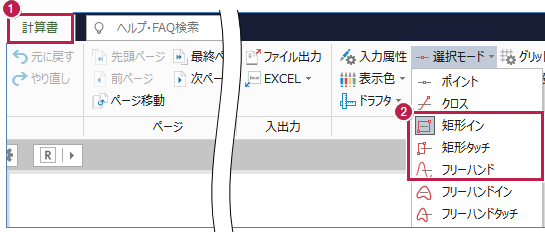

  1. ［計算書］タブをクリックします。
  2. ［入力モード］グループ－［選択モード］－［矩形イン］、［矩形タッチ］、［フリーハンド］などでイメージ図を選択します。

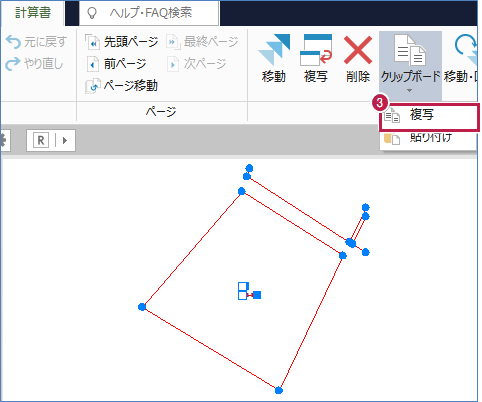

  3. ［データ編集］グループ－［クリップボード］－［複写］をクリックします。

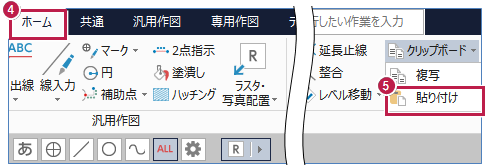

  4. 《CAD》を開いて、［ホーム］タブをクリックします。
  5. ［データ編集］グループ－［クリップボード］－［貼り付け］をクリックします。
  6. ［OK］をクリックし、イメージ図を配置します。

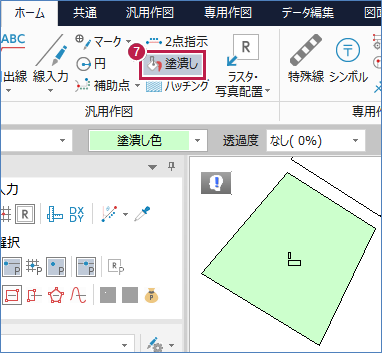

  7. ［汎用作図］グループ－［塗潰し］で、イメージ図を塗り潰します。
  8. マウス右クリックで［中止］をクリックします。

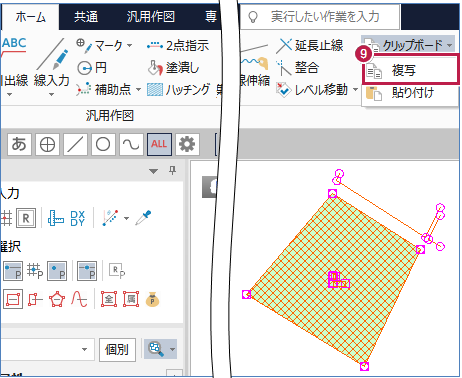

  9. イメージ図を範囲選択して、［データ編集］グループ－［クリップボード］－［複写］をクリックします。

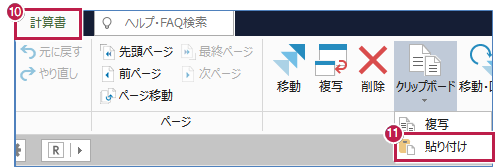

  10. 《面積計算》に戻り、［計算書］タブをクリックします。
  11. ［データ編集］グループ－［クリップボード］－［貼り付け］をクリックします。
    （既存のイメージ図は削除しておいてください。）
  12. ［OK］をクリックし、イメージ図を配置します。

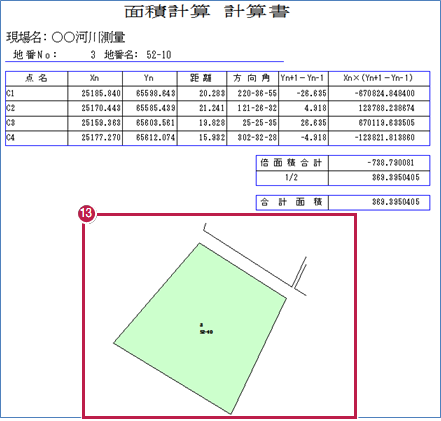

  13. 計算書のイメージ図が色塗りされたことを確認します。
