| プログラム名 | 地番管理 | Ver. | Ver.2 | ID | T000529 | 更新日 | 2018/06/12 |
Q：既存の三斜求積図にあわせた図面を作成したいのですが、三斜の高さが違い、面積も違います。三斜の高さを指定して面積もあわせるにはどうしたらよいですか。
A：《地番管理》で［三斜底辺高さ］タブの［変更高さ］に値を入力してください。面積が変更になるため確認して登録をおこないます。

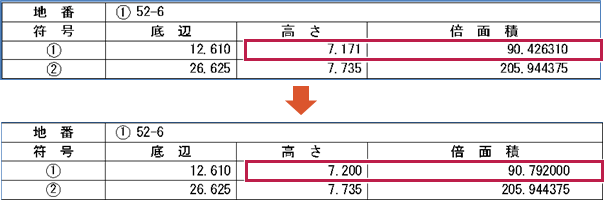

三斜高さの値を指定して、面積を調整します。
操作方法

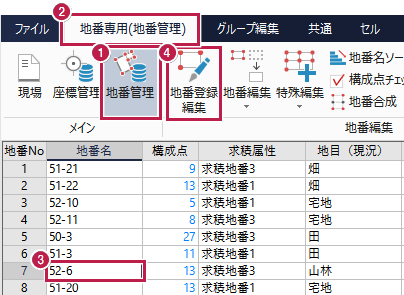

- ［メイン］グループ－［地番管理］をクリックします。
- ［地番専用（地番管理）］タブをクリックします。
- 調整したい地番を選択します。
- ［地番編集］グループ－［地番登録・編集］をクリックします。

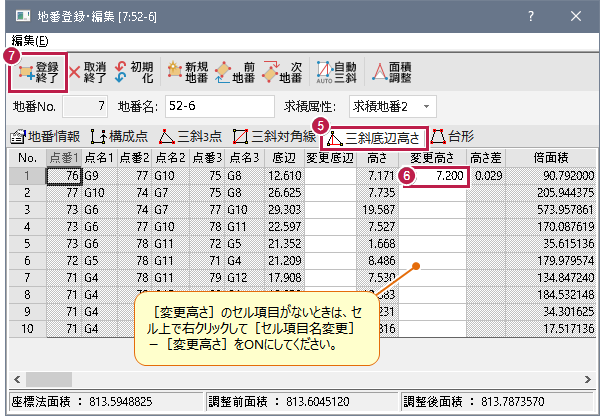

- ［三斜底辺高さ］タブをクリックします。
- 「変更高さ」に値を入力します。
- ［登録終了］をクリックします。

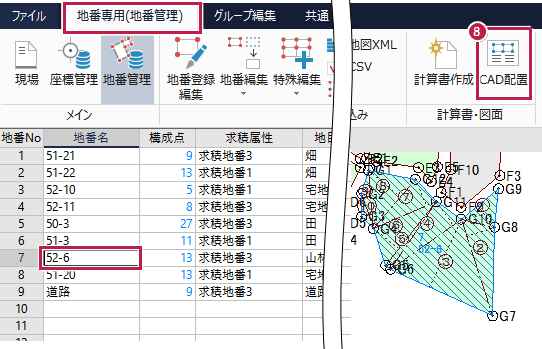

- ［計算書・図面］グループ－［CAD配置］をクリックします。

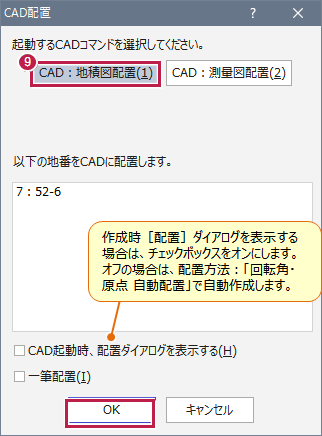

- ［CAD：地積図配置］を選択して［OK］をクリックします。

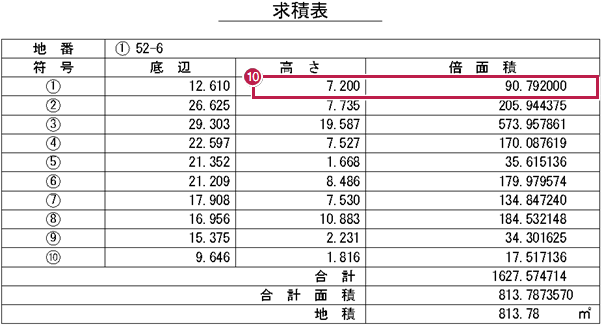

- 高さが変更されたことを確認します。
メモ

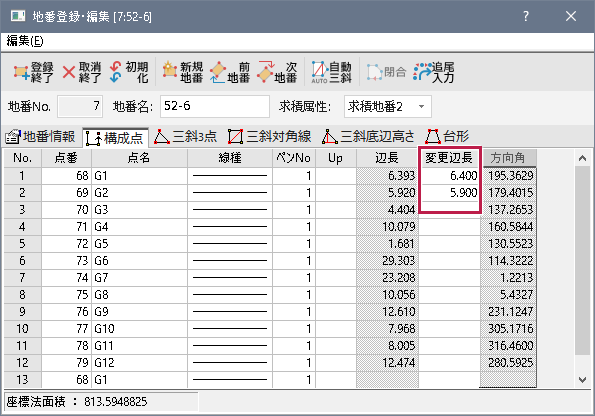

- ［地番登録・編集］ダイアログの［構成点］タブで、「変更辺長」を入力すると、
CADの地番辺長を変更できますが、「変更辺長」の数値は面積には影響しません。
