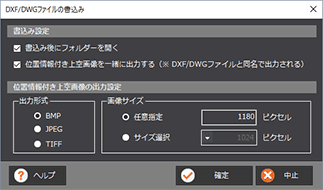

DXF/DWGファイルの書込みダイアログ

DXF/DWGファイルの書込みに関する設定を行います。

DXF/DWGファイルの書込みダイアログの項目

書込み設定

ファイルの出力先を設定します。

［参照］で出力先のパスを指定することもできます。

書込み後にフォルダーを開く

書込み後ににフォルダーを開くか開かないかを設定します。
任意情報付き上空画像を一緒に出力する（※DXF/DWGファイルと同名で出力される）

任意情報付き上空画像を一緒に出力するか出力しないかを設定します。

　

位置情報付き上空画像の出力設定（※［任意情報付き上空画像を一緒に出力する］がオンのときに表示されます。）

出力形式

上空画像の出力形式（「BMP」「JPEG」「TIFF」）を選択します。
画像サイズ

上空画像の画像サイズを設定します。
