図形選択クリッピング
点群の一部を図形でクリッピング（切り抜き）します。
図形は2D（矩形・円・多角形・自由線）と3D（直方体、円柱）、球体、三角網から選択できます。
- 四角形内をクリッピングする
- 円内をクリッピングする
- 多角形内をクリッピングする
- マウスでドラッグした範囲内をクリッピングする
- 直方体（3D）範囲内をクリッピングする
- 円柱（3D）範囲内をクリッピングする
- 球体範囲内をクリッピングする
- 三角網内をクリッピングする
四角形内をクリッピングする
- ［編集］タブの
［図形選択クリッピング］を選択します。 -
［四角形］をクリックします。 - ２点指定で四角形の範囲を入力します。（次図：1、2）
メモ
- 指定した図形の外側を残すときは［外側を残す］のチェックをオンにします。
- 四角形の縦幅、横幅を数値で指定するときは［数値指定する］のチェックをオンにします。
［縦幅］［横幅］を入力後、基準点を指定して、四角形の範囲を入力します。
円内をクリッピングする
- ［編集］タブの［図形選択クリッピング］を選択します。
-
［円］をクリックします。 - 円の中心・半径を指定して、円の範囲を入力します。（次図：1、2）
メモ
- 指定した図形の外側を残すときは［外側を残す］のチェックをオンにします。
- 円の半径を数値で指定するときは［数値指定する］のチェックをオンにします。
［半径］を入力後、円の中心点を指定して、円の範囲を入力します。
多角形内をクリッピングする
- ［編集］タブの［図形選択クリッピング］を選択します。
-
［多角形］をクリックします。 - 多角形の各点を順に指定します。（次図：1、2、3、4、5、6）
- 各点の指定を終了したら［確定］をクリックします。
メモ
- 指定した図形の外側を残すときは［外側を残す］のチェックをオンにします。
マウスでドラッグした範囲内をクリッピングする
- ［編集］タブの［図形選択クリッピング］を選択します。
-
［自由線］をクリックします。 - マウスでドラッグして範囲を指定します。（次図：1）
メモ
- 指定した図形の外側を残すときは［外側を残す］のチェックをオンにします。

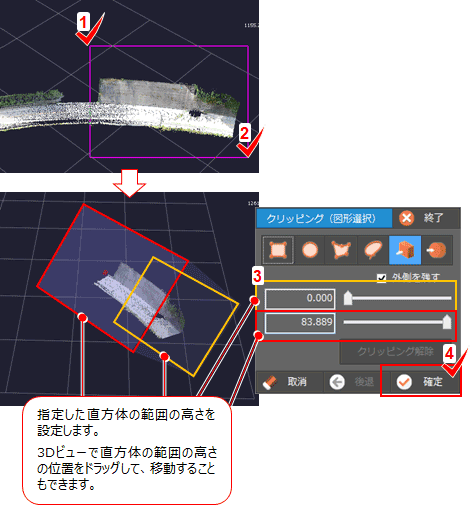

直方体（3D）範囲内をクリッピングする
- ［編集］タブの［図形選択クリッピング］を選択します。
-
［直方体（3D）］をクリックします。 - ２点指定で直方体の範囲を入力します。（次図：1、2）
- エディット/スライダーで直方体の高さの範囲を設定します。（次図：3）
- 指定を終了したら［確定］をクリックします。（次図：4）
メモ
- 指定した図形の外側を残すときは［外側を残す］のチェックをオンにします。
- 直方体の縦幅、横幅を数値で指定するときは［数値指定する］のチェックをオンにします。
［縦幅］［横幅］を入力後、基準点を指定して、直方体の範囲を入力します。

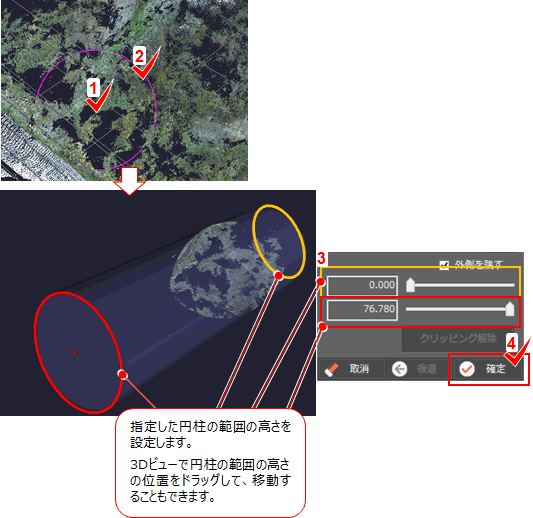

円柱（3D）範囲内をクリッピングする
- ［編集］タブの［図形選択クリッピング］を選択します。
-
［円柱（3D）］をクリックします。 - 円の中心・半径を指定して、円柱の範囲を入力します。（次図：1、2）
- エディット/スライダーで円柱の高さの範囲を設定します。（次図：3）
- 指定を終了したら［確定］をクリックします。（次図：4）
メモ
- 指定した図形の外側を残すときは［外側を残す］のチェックをオンにします。
- 円柱の半径を数値で指定するときは［数値指定する］のチェックをオンにします。
［半径］を入力後、円柱の中心点を指定して、円柱の範囲を入力します。
球体範囲内をクリッピングする
- ［編集］タブの［図形選択クリッピング］を選択します。
-
［球体］をクリックします。 - 半径を入力します。
- 球体の中心をクリックします。
- 指定を終了したら［確定］をクリックします。
メモ
- 指定した図形の外側を残すときは［外側を残す］のチェックをオンにします。
三角網内をクリッピングする
- ［編集］タブの［図形選択クリッピング］を選択します。
-
［三角網選択］をクリックします。 - オフセットを入力します。
- 三角網をクリックします。
メモ
- 指定した図形の外側を残すときは［外側を残す］のチェックをオンにします。
