格子フィルタリング

陸上での地形測量では最低標高の点を残し、その他の点（樹木など）を除去することで地表面抽出に利用します。 海洋などの深浅測量では、最高標高（＝最浅値）や中央値を残すことで、出来形や土量計算などの用途に利用します。 格子サイズや残点数は0.1mに1点など、ICT土工等で規定された値を設定することで、間引きながら目的の成果を作成できます。 無効点は無効点色で表示され、三角網や計測の対象外となります。

格子フィルタリングを行う

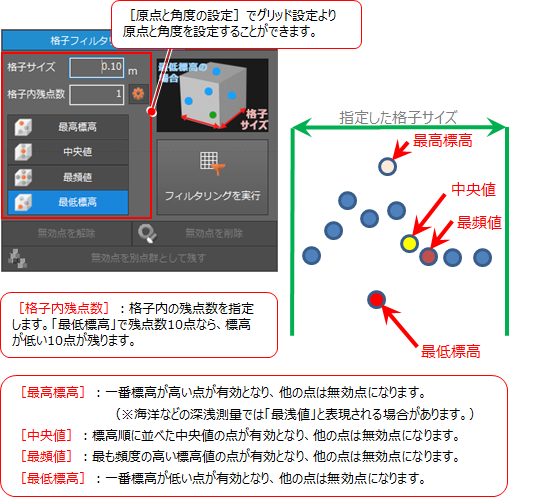

  1. ［フィルタリング］タブの ［格子フィルタリング］を選択します。
  2. 格子サイズを設定します。
  3. 格子内の最高標高の点を残すときは［最高標高］をクリックします。
    格子内の最低標高の点を残すときは［最低標高］をクリックします。
  4. 設定を終了したら［フィルタリングを実行］をクリックします。
  5. 表示されている無効点を解除するときは［無効点を解除］をクリックします。
    表示されている無効点を削除するときは［無効点を削除］をクリックします。
    表示されている無効点を別点群として残すときは［無効点を別点群として残す］をクリックします。
