不整三角形網のくり抜き

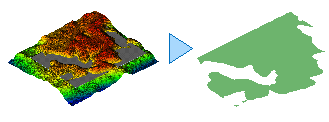

2つ重なった三角網の重なり部分をくり抜きます。

不整三角形網をくり抜く

  1. ［三角網］タブの［不整三角形網のくり抜き］を選択します。
  2. 比較対象となる不整三角形網を選択します。
  3. くり抜き方法を選択します。
  4. 控除面積を設定します。
  5. ［実行］をクリックします。

メモ

  • 重なりあう不整三角形網との交点を求め、基準となる面に対して、指定した上部・下部のどちらかをくり抜きます。
  • くり抜いたデータは［データ一覧］で確認できます。
