任意線形入力

【3Dまたは上空ビュー】連続線で中心線形を入力します。

連続線で中心線形を入力する

  1. ［断面］タブの［任意線形入力］を選択します。

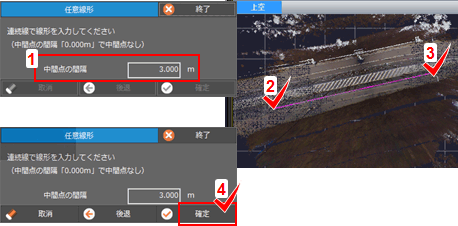

  2. 中間点の距離を入力します。（次図：1）
  3. 中心線形の点を順にクリックします。（次図：2,3）
  4. 入力を終了したら［確定］をクリックします。（次図：4）

    ［中心線編集］ダイアログが表示されます。
  5. IP点名、座標値、中間点間隔を編集します。
  6. 編集を終了したら［確定］をクリックします。

メモ

  • ［IP点毎にリセットして中間点計算を行う］のチェックがオフのときは線形の始点から中間点を計算します。オンにすると各IP点から中間点を計算します。
    区間毎に［中間点間隔］が異なる場合は［IP点毎にリセットして中間点計算を行う］をオンにしてください。
  • ［中間点削除］で指定した中間点を削除することができます。
  • ［再計算］で変更した値から路線計算を行います。再計算は設計値を元に計算するので、削除した中間点も復活します。
