設計データ面編集

設計データの設計面を合成分割します。

個別選択で設計面を分割する

  1. ［出来形管理］タブの［設計データ面編集］を選択します。
  2. ［分割］をクリックします。
  3. 分割する設計面を選択します。
  4. ［個別］をクリックします。
  5. 分割するTINをクリックをします。
  6. ［分割実行］をクリックします。
  7. ［指定した設計面］を指定して、分割指定したTINの属性（［平場/天端］［法面］［小段］）を選択します。
    ［指定した設計面以外］を指定して、分割指定したTIN以外のTINの属性（［平場/天端］［法面］［小段］）を選択します。

メモ

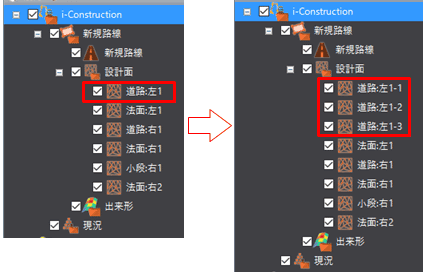

  • 分割した設計面の名称は「名称-1」「名称-2」・・・になります。

一括選択で設計面を分割する

  1. ［出来形管理］タブの［設計データ面編集］を選択します。
  2. ［分割］をクリックします。
  3. 分割する設計面を選択します。
  4. ［一括］をクリックします。
  5. 分割するTINをクリックします。
    指定したTINの勾配から隣のTINの傾きの差の小さいTINを順次検索して選択します。
    隣接の勾配差範囲のスライダーで勾配差の範囲を変更することができます。
  6. [分割実行]をクリックします。
  7. ［指定した設計面］を指定して、分割指定したTINの属性（［平場/天端］［法面］［小段］）を選択します。
    ［指定した設計面以外］を指定して、分割指定したTIN以外のTINの属性（［平場/天端］［法面］［小段］）を選択します。

メモ

  • 分割した設計面の名称は「名称-1」「名称-2」・・・になります。

多角形選択で設計面を分割する

  1. ［出来形管理］タブの［設計データ面編集］を選択します。
  2. ［分割］をクリックします。
  3. 分割する設計面を選択します。
  4. ［多角形］をクリックします。
  5. 分割するTINを多角形指定で選択します。
    指定した多角形内、および交差するTINを検索して選択します。
  6. [分割実行]をクリックします。
  7. ［指定した設計面］を指定して、分割指定したTINの属性（［平場/天端］［法面］［小段］）を選択します。
    ［指定した設計面以外］を指定して、分割指定したTIN以外のTINの属性（［平場/天端］［法面］［小段］）を選択します。

メモ

  • 分割した設計面の名称は「名称-1」「名称-2」・・・になります。

自由線選択で設計面を分割する

  1. ［出来形管理］タブの［設計データ面編集］を選択します。
  2. ［分割］をクリックします。
  3. 分割する設計面を選択します。
  4. ［自由線］をクリックします。
  5. 分割するTINの範囲を自由線指定で選択します。
    指定した自由線領域内に交差するTINを検索して選択します。
  6. [分割実行]をクリックします。
  7. ［指定した設計面］を指定して、分割指定したTINの属性（［平場/天端］［法面］［小段］）を選択します。
    ［指定した設計面以外］を指定して、分割指定したTIN以外のTINの属性（［平場/天端］［法面］［小段］）を選択します。

メモ

  • 分割した設計面の名称は「名称-1」「名称-2」・・・になります。

設計面を合成する

  1. ［出来形管理］タブの［設計データ面編集］を選択します。
  2. ［合成］をクリックします。
  3. 合成する設計面を選択します。
  4. 合成元の設計面を選択します。
  5. ［合成実行］をクリックします。
