成果書込み
出来形成果の書き込みを行います。
出来形成果の書き込みを行う
- ［出来形管理］タブの
［成果書込み］を選択します。 - 出力対象の出来形データの［出力］を「〇」にします。
- 三角網データの出力形式を選択します。
- 出来形管理図表のファイル形式を選択します。
- ビューアーの出力の有無を選択します。
出力するときは［ビューアーを出力する（全データ）］のチェックをオンにします。
［プレビュー］で出来形成果を確認することができます。
［作成者情報］ダイアログで、会社名、作成者名、備考・コメントを設定することができます。

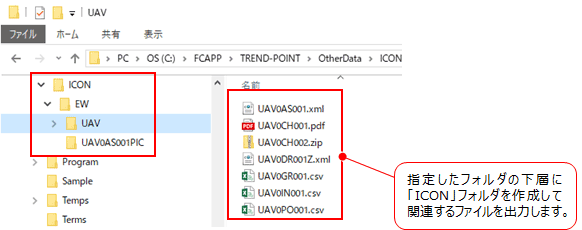

必要に応じて［図郭割の設定］ダイアログで図郭割を設定することができます。図枠割が設定されている場合は［図郭割図を出力する］のチェックが表示されます。 - 出力先を設定します。
- ［書込み］をクリックします。
メモ

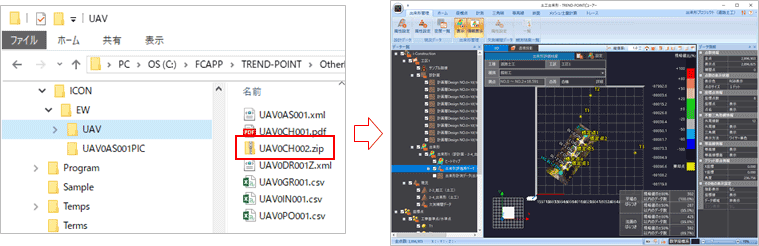

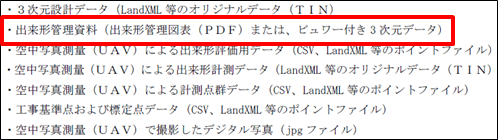

- i-Constructionでは、電子成果品として「ビュワー付き３次元データ」が認められています。
［ビューアーを出力する（全データ）］のチェックをオンにするとビューアーが出力されます。
- 出来形評価結果の［仮想規格値］の設定が適用されます。
- 浚渫工の場合、グリッドの大きさが小さいので、全体図のヒートマップが思った通りに表示されないときがあります。表示方法の［輪郭］をオフにして成果を作成してください。
