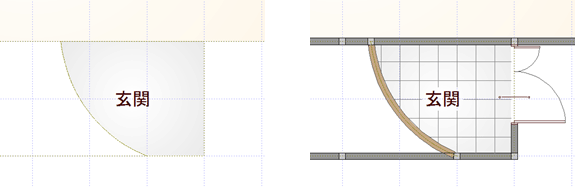

Q：一部がアール（円弧）になる部屋の入力方法を教えてください。

A：部屋の入力方法を「多角円形」に変更して入力します。

操作方法

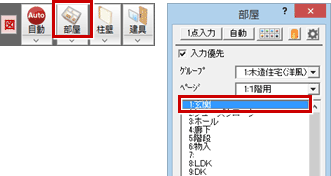

1. 「部屋」をクリックして、入力したい部屋を選びます。

2. 入力方法を「多角円形」に変更します。

3. 部屋の範囲（次図：1，2）を順に入力します。

4. 円弧の開始点は、同じ点（次図：3，4）を2回クリックします。


5. 次に、通過点（次図：5）をクリックします。クリックする通過点の位置によってピックを切り替えます。
   ※ ここでは「ピック（グリッド）」をONにします。

6. 終点（次図：6）をクリックします。

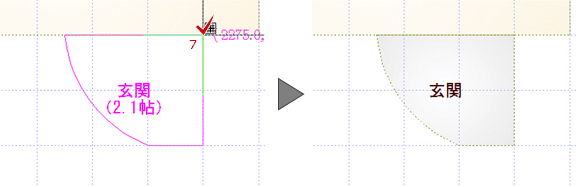

7. 最後に1点目（次図：7）を再度クリック、またはポップアップメニューの「OK」をクリックします。
