プログラム名 平面図 Ver. Ver.3 ID Q210685 更新日 2016/08/23

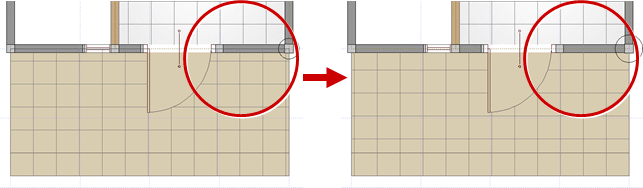

Q：ポーチと玄関の目地を合わせる方法を教えてください。

A：「ハッチング」メニューの「基準点変更」で、目地を合わせます。

操作方法

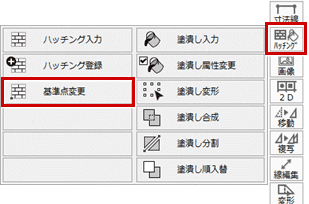

  1. 「ハッチング」メニューから「基準点変更」を選びます。

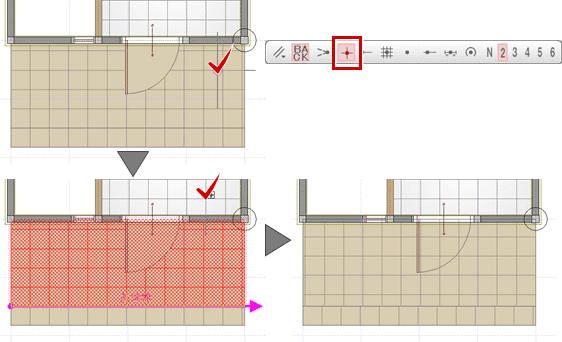

  2. 変更したい目地を選びます。
  3. 「ピック（交点）」をONにします。
  4. 合わせたい目地の交点をクリックします。

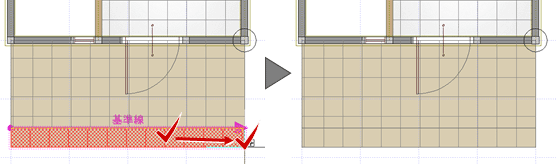

  5. ポーチ下段も同様に目地を移動します。

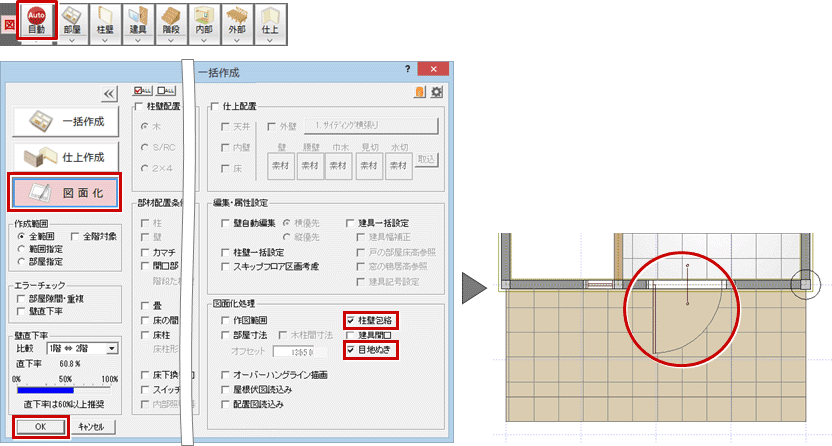

  6. 目地が復元されるので、「一括作成」をクリックし、「図面化」の「柱壁包絡」と「目地抜き」をONにして、「OK」をクリックします。
    建具内などに復元された目地がくり抜かれます。
