プログラム名

平面図

Ver.

Ver.3

ID

Q210960

更新日

2016/08/23

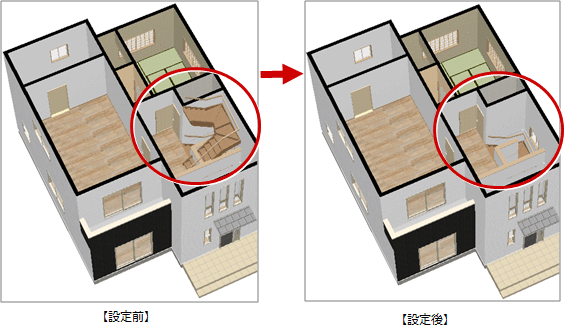

Q：2階から上に上がる階段の立体を消す方法を教えてください。

A：階段の属性変更ダイアログの「平面表現」にある「立体・断面不出力」をONにして、2階から上に上がる階段の表示を消します。

操作方法

1. 「属性別選択」をクリックします。

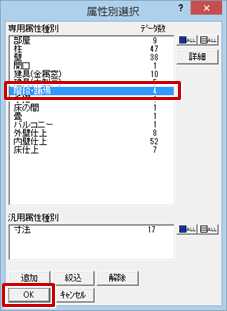

2. 「属性別選択」ダイアログの「階段・踊場」を選び、「OK」をクリックします。

3. 「属性変更」をクリックします。

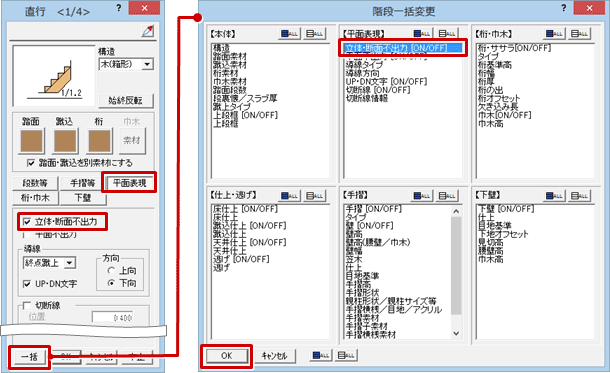

4. 階段の属性変更ダイアログの「平面表現」をクリックして、「立体・断面不出力」をONにします。
5. 「一括」をクリックして、「階段一括変更」ダイアログの「立体・断面不出力［ON／OFF］」をONにし、「OK」をクリックします。
   ※ 一括変更ダイアログでは、変更があった設定のみ選択された状態になります。

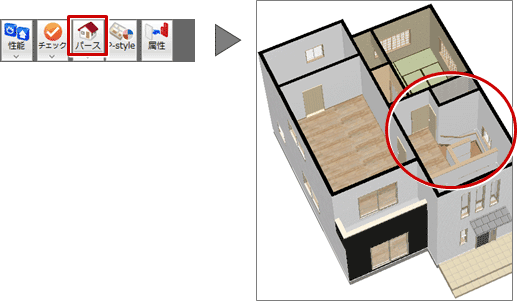

6. パースモニタを開いて、2階から上の階段が表示されないことを確認します。
