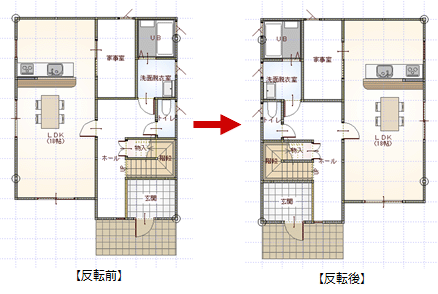

Q：間取りを左右反転する方法を教えてください。
A：「表示」メニューの「仕上表示」で仕上を表示してから、「移動」メニューの「反転」を使って、間取りを反転します。
操作方法

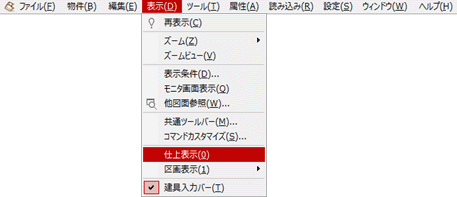

- 「表示」メニューから「仕上表示」を選びます。
※ 反転するときに仕上もすべて選択するため、仕上を表示します。

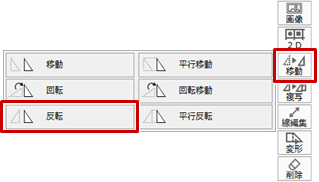

- 「移動」メニューから「反転」を選びます。

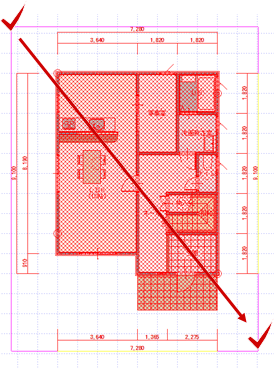

- 反転するデータの範囲を指定します。

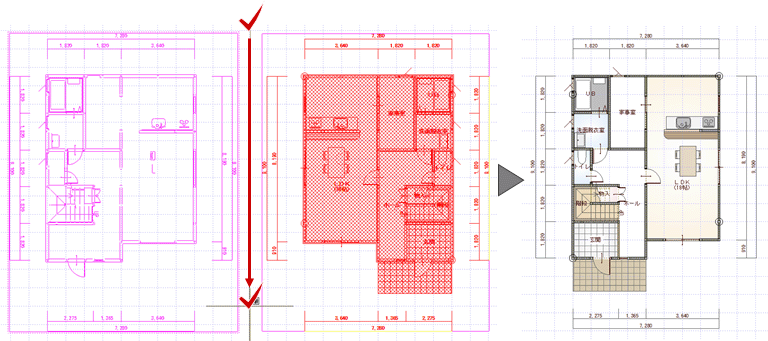

- 反転の基準点をクリックし、方向を確認してクリックします。
- 1階平面図を反転すると、他の図面と位置がずれます。

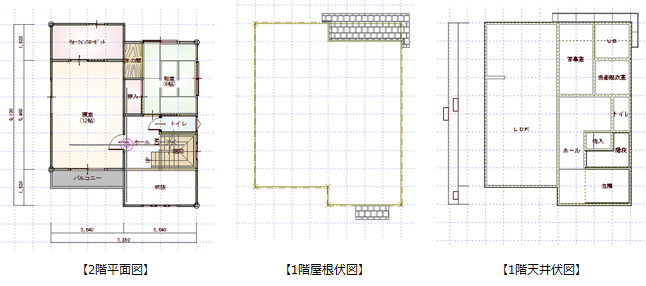

1階平面図と同様に、作成済みの他階平面図、屋根伏図、天井伏図を反転します。

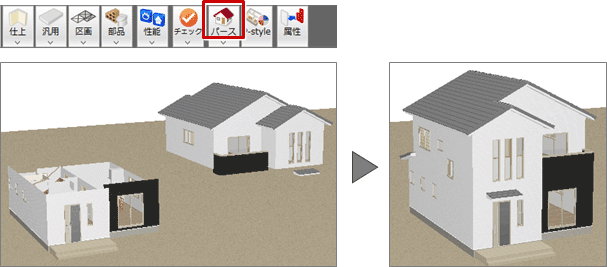

- 「パースモニタ」をクリックし、建物にずれがないことを確認します。
