プログラム名

平面図

Ver.

Ver.3

ID

Q211035

更新日

2016/09/09

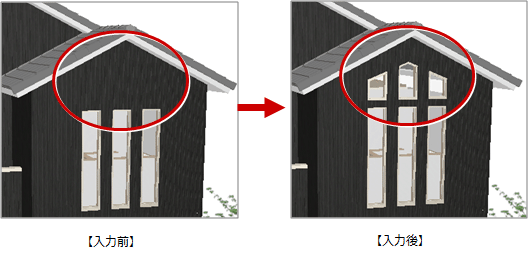

Q：同じ位置に取付高が異なる建具を重ねて入力する方法を教えてください。

A：入力済みの建具の上に重ねて入力し、重複の確認画面で「いいえ」をクリックして入力します。

操作方法

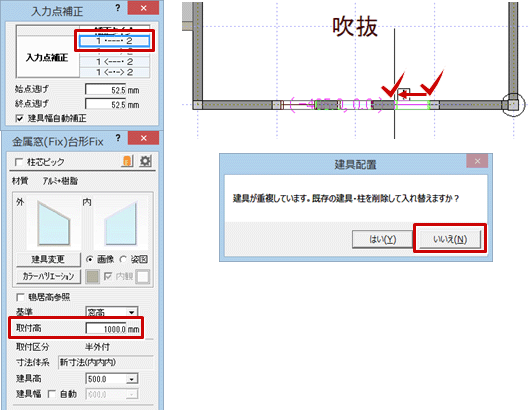

1. 取付高や建具のサイズなど設定した後、入力済みの建具の上に重ねて1点目、2点目をクリックします。
2. 確認画面の「いいえ」をクリックします。

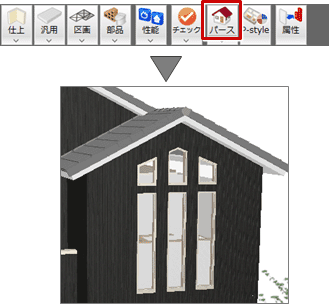

3. パースモニタを開いて、上下に建具が入力されていることを確認します。


メモ

• 重なって入力された建具の1つの平面表現を不出力にしたいときは、建具の属性変更ダイアログの「平面不出力」をONにします。
