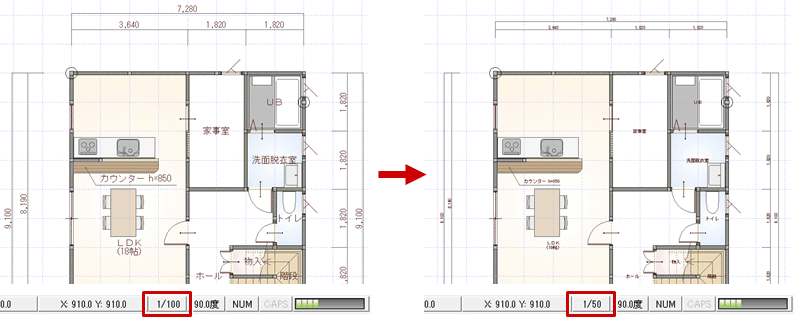

Q：平面図の縮尺を変更したとき、文字サイズに反映させる方法を教えてください。
A：図面の縮尺を変更しても、リアルタイムに文字サイズには反映されません。また、文字の種類によって対処方法が異なります。
・ 部屋文字は「図形復元」で反映させます。
・ 部屋寸法文字は「一括作成」の「図面化」で反映させます。
・ 一般の汎用文字や寸法文字は「文字属性変更」で直接大きさを変更します。
部屋文字の場合

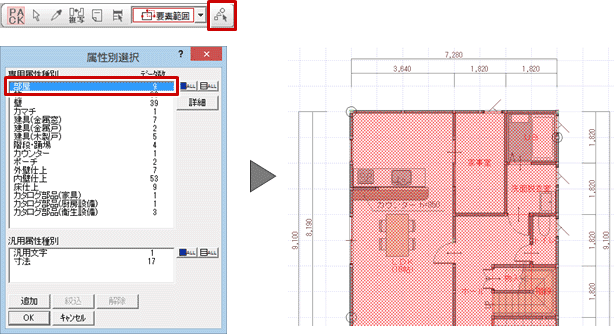

- 「属性別選択」をクリックして、「部屋」のみを選択します。

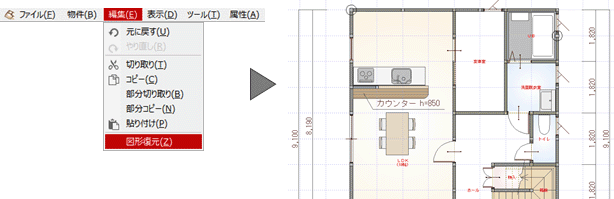

- 「編集」メニューから「図形復元」を選びます。
部屋寸法文字の場合
- 「一括作成」をクリックします。

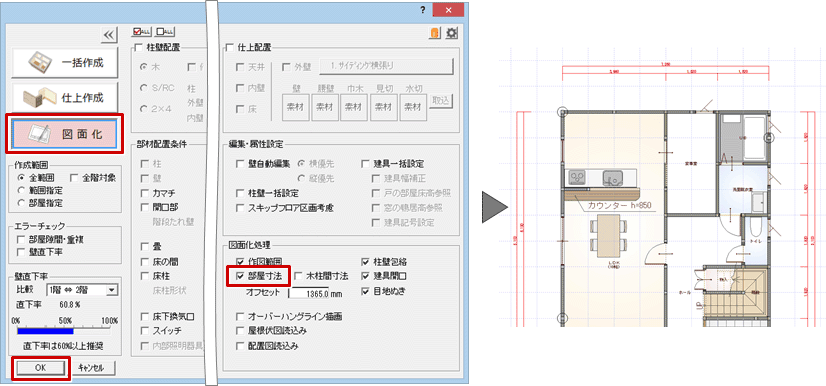

- 「一括作成」ダイアログの「図面化」を選び、「部屋寸法」がONの状態で「OK」をクリックします。
部屋寸法が更新されます。
メモ
- 一般の寸法線を手入力している場合、「一括作成」の「図面化」を実行すると削除されてしまうので、ご注意ください。
一般の寸法線を残したいときは、「ファイル」メニューの「保護データ」の「保護データ退避」で消したくない寸法線を保護してから「一括作成」を実行するか、部屋寸法を削除後に「部屋」メニューの「部屋寸法」で部屋寸法を手入力します。
一般の汎用文字や寸法文字の場合

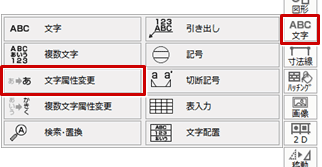

- 「文字」メニューから「文字属性変更」を選びます。

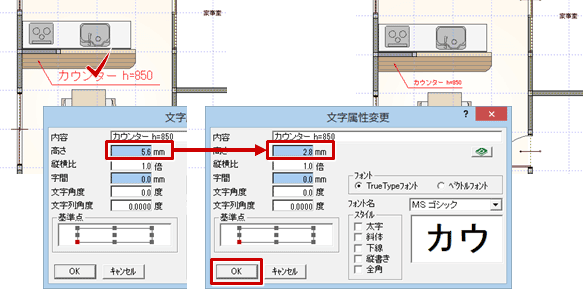

- 文字サイズを変更する文字列や寸法文字をクリックします。
- 「文字属性変更」ダイアログの「高さ」を変更して、「OK」をクリックします。
