Q：外部に斜めの袖壁を入力する方法を教えてください。

A：「外部」メニューの「外部意匠」の「袖壁」を使用して、斜めの袖壁を作成します。

操作方法

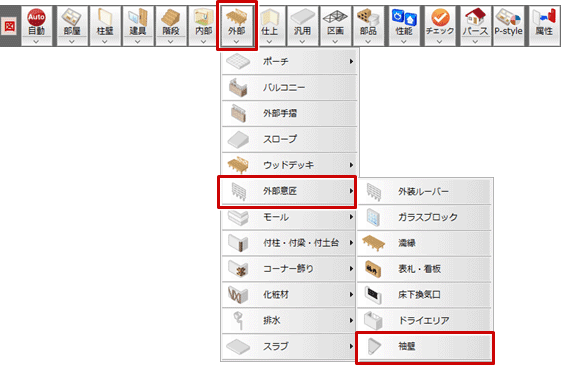

1. 「外部」メニューから「外部意匠」の「袖壁」を選びます。

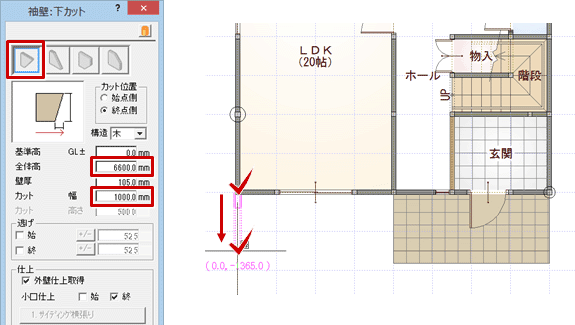

2. 「袖壁」ダイアログで「下カット」の形状を選び、「基準高」「全体高」「カット幅」などを設定します。
   ※ ここでは「全体高」を「6600」、「カット幅」を「1000」にします。
3. 袖壁の始点、終点をクリックします。

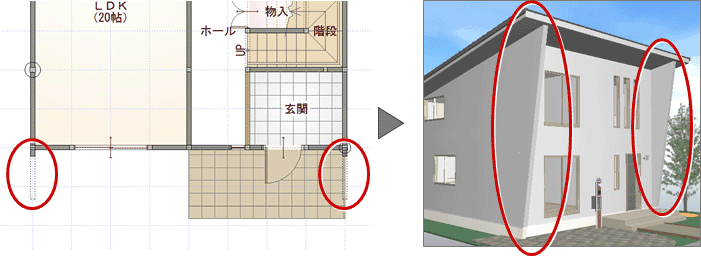

4. 同様に、玄関側の袖壁も入力します。


メモ

• 「下カット」におけるカット部分は、点線で描画されます。
• 袖壁の上部に屋根があると、袖壁の上端は屋根勾配（垂木の下端）に合わせて止まります。
