プログラム名 平面図 Ver. Ver.3 ID Q212290 更新日 2016/08/22

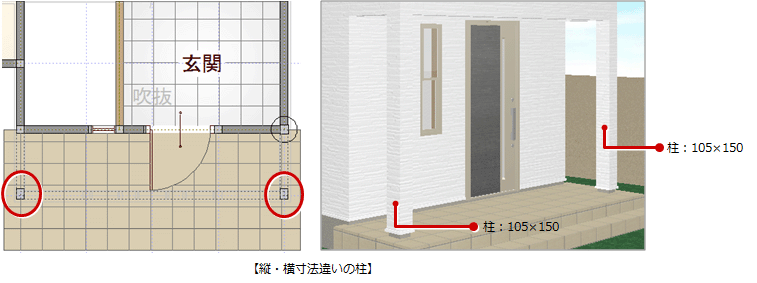

Q：縦・横の寸法が異なる柱を入力する方法を教えてください。

A：「柱壁」メニューの「柱」を選び、管柱の属性ダイアログの「幅Y」をONにして、縦・横の寸法違いの柱を入力します。

操作方法

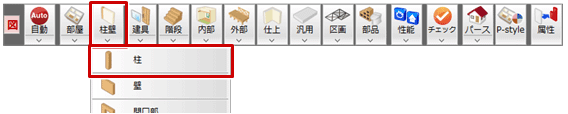

  1. 「柱壁」メニューから「柱」を選びます。

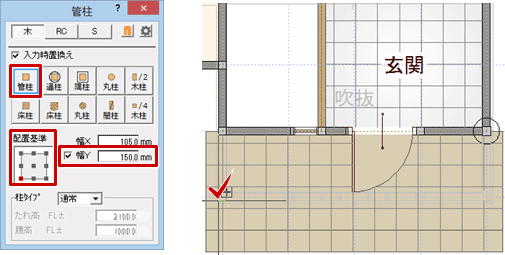

  2. 「管柱」ダイアログの「幅Y」をONにして、サイズを設定します。
  3. 「配置基準」を指定して、柱の配置位置をクリックします。

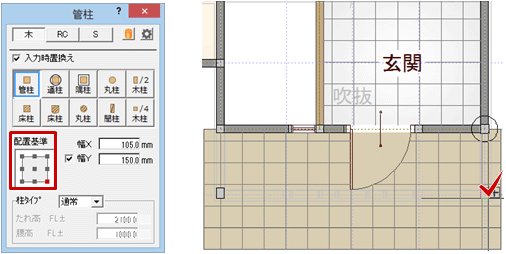

  4. 「管柱」ダイアログの「配置基準」を指定して、柱の配置位置をクリックします。

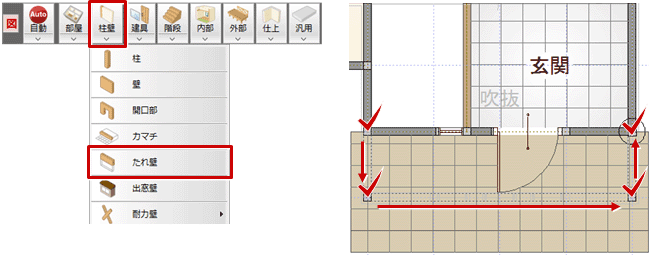

  5. ここでは「柱壁」メニューから「たれ壁」を選び、たれ壁を入力します。
  6. 「一括作成」をクリックします。

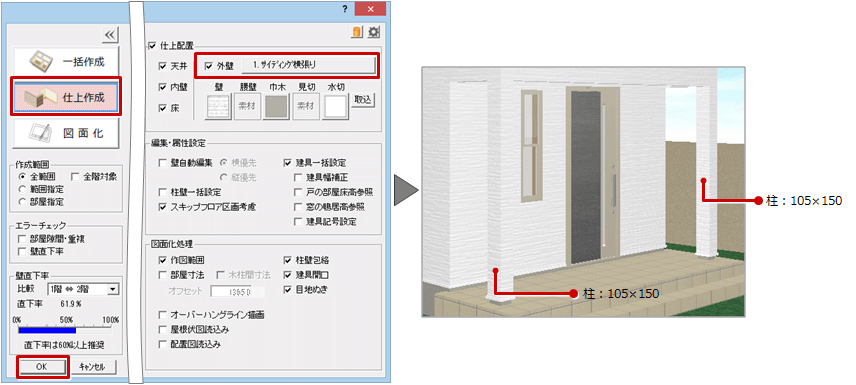

  7. 「一括作成」ダイアログの「仕上作成」を選び、「仕上配置」の「外壁」がONになっていることを確認して、「OK」をクリックします。
