Q：ALC壁の割付線は作図して、斜線は描かないようにする方法を教えてください。

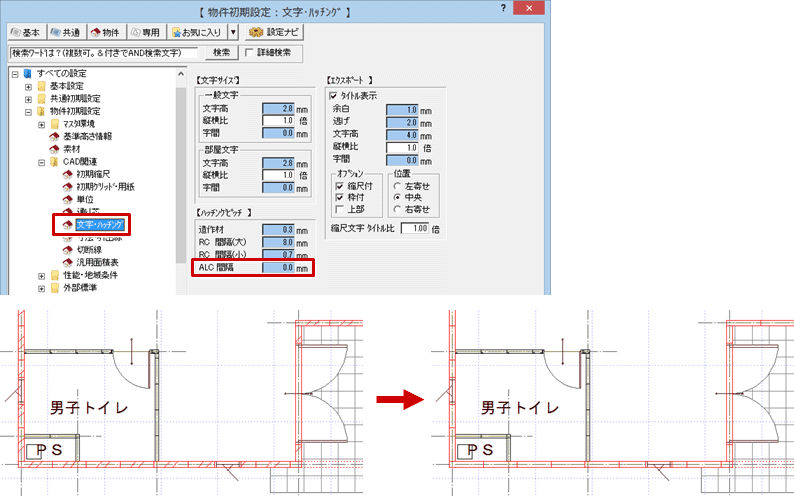

A：「物件初期設定：CAD関連－文字・ハッチング」の【ハッチングピッチ】にある「ALC間隔」を「0㎜」にします。

メモ

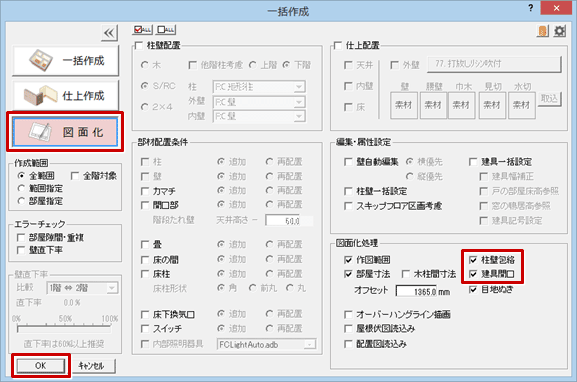

• 既存のデータに反映させるには、「一括作成」の「図面化」を、「柱壁包絡」と「建具開口」をONにして実行します。
  　

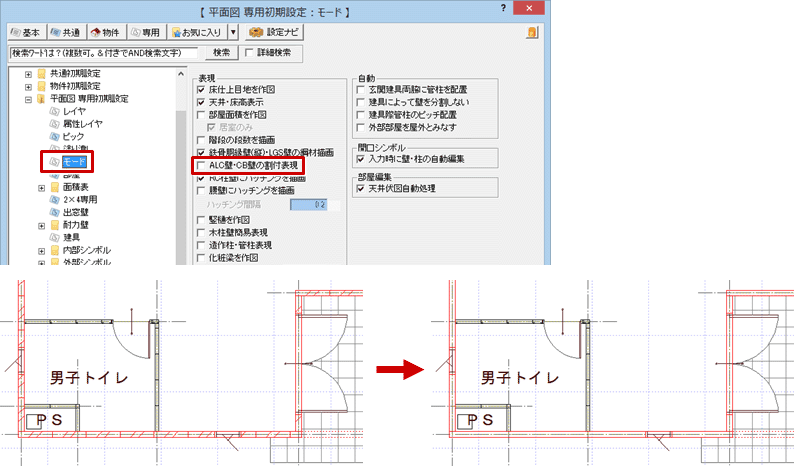

• ハッチングと割付線の両方を非表示にする場合は、「専用初期設定：モード」の「ALC壁・CB壁の割付表現」をOFFにします。
