プログラム名

平面図

Ver.

Ver.5

ID

Q217200

更新日

2018/09/18

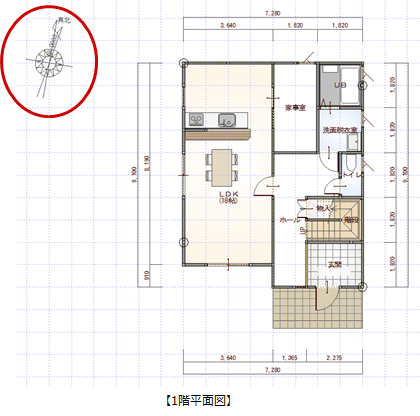

Q：平面図で方位マークを入力する方法を教えてください。

A：「汎用」メニューの「2Dマーク」の「方位マーク」を使用して、方位マークを入力します。

操作方法

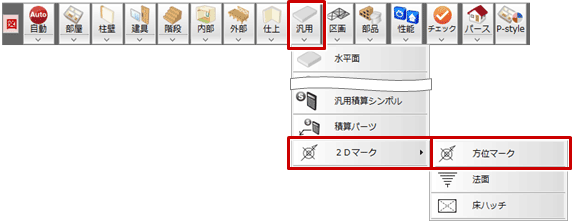

1. 「汎用」メニューから「2Dマーク」の「方位マーク」を選びます。

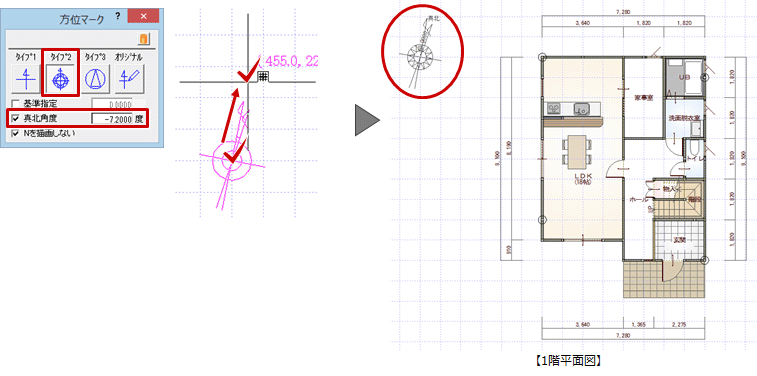

2. 「方位マーク」ダイアログでタイプを選びます。
3. 磁北と真北を表示するときは「真北角度」をONにして、偏角をマイナス値で設定します。
4. 方位マークの基準点、方向をクリックします。


配置図の方位マークを読み込むには

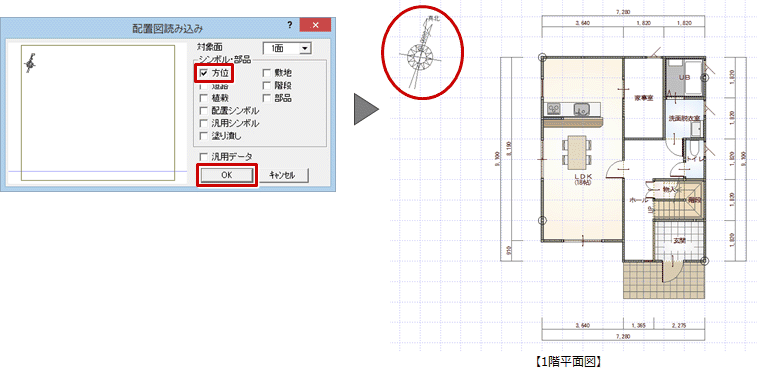

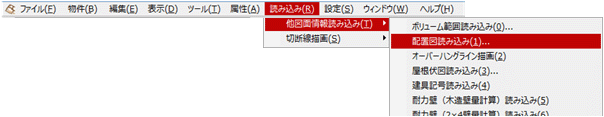

1. 配置図に方位マークがある場合は、「読み込み」メニューから「他図面情報読み込み」の「配置図読み込み」を選びます。

2. 「配置図読み込み」ダイアログの「方位」のみONにして、「OK」をクリックします。


メモ

• 方位は、方位マークを入力している図面によって優先順位が変わります。
  ・配置図1面と平面図に方位マークの入力がある場合、配置図1面の方位マークを優先します。
  ・配置図1面に方位マークの入力がない場合、平面図の方位マークを参照します。
  ・配置図1面にも平面図にも方位マークがない場合、配置図1面の真上を北として方角を設定します。
