プログラム名

平面図

Ver.

Ver.3

ID

Q217670

更新日

2017/02/09

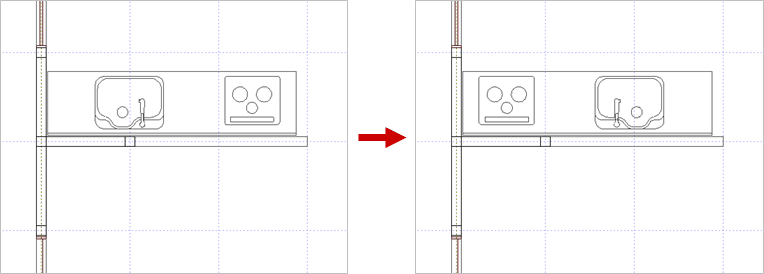

Q：キッチンの左右を反転した表現にする方法を教えてください。

A：部品の反転は、「移動」メニューの「反転」を使用します。

操作方法

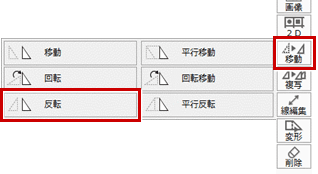

1. 「移動」メニューから「反転」を選びます。

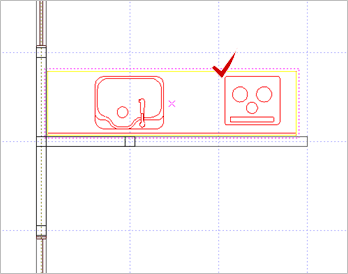

2. 反転する部品を選択します。

3. ピックモードから「ピック（中点）」をONにします。

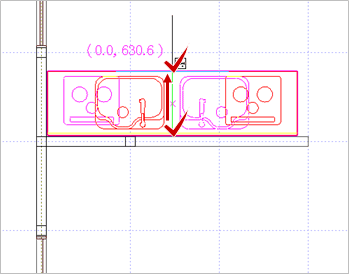

4. キッチン正面の中点と背面の中点をクリックします。


メモ

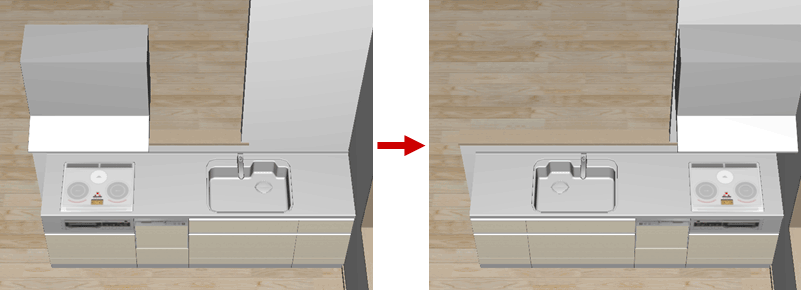

• 平面の反転だけでなく、立体の反転もパースモニタで確認できます。

• システムキッチン以外の左右非対称な部品も、すべて反転に対応しています。
