Q：換気扇記号の簡単な入力方法を教えてください。

A：2D部品マスタの「性能シンボル」グループに換気扇の記号が登録されていますので、それを選択して入力します。

操作方法

1. 「2D」メニューから「配置」を選びます。

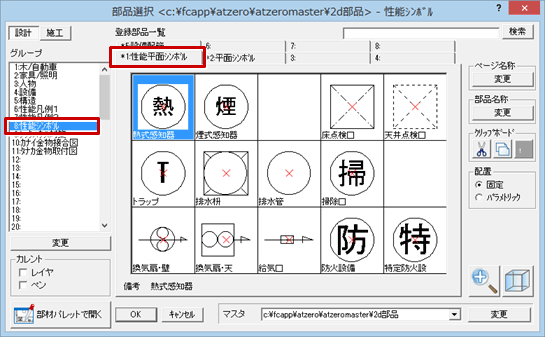

2. 「部品選択」ダイアログで「グループ」の一覧から「8.性能シンボル」を選び、「1：性能平面シンボル」タブをクリックします。

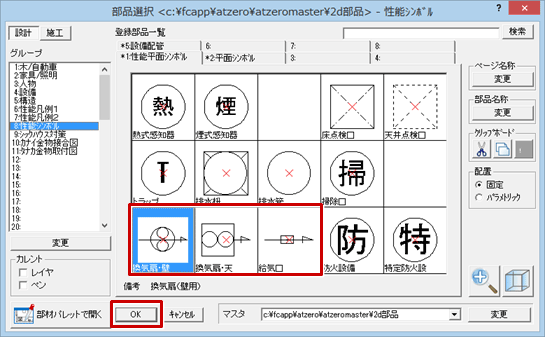

3. 部品の一覧から換気扇の記号を選び、「OK」をクリックして図面に入力します。
