プログラム名

平面図

Ver.

Ver.3

ID

Q218250

更新日

2017/01/23

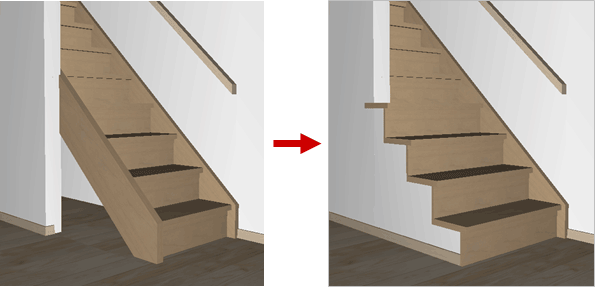

Q：直行階段の一部をひな段にする方法を教えてください。

A：「階段シミュレーション」を使って、指定した段数だけをひな段で表現することができます。

操作方法

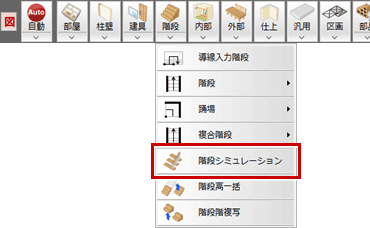

1. 「階段」メニューから「階段シミュレーション」を選びます。

2. ひな段表現にする直行階段をクリックします。

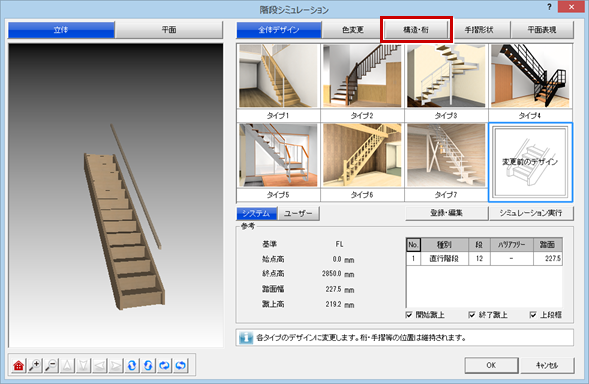

3. 「階段シミュレーション」ダイアログの「構造・桁」をクリックします。

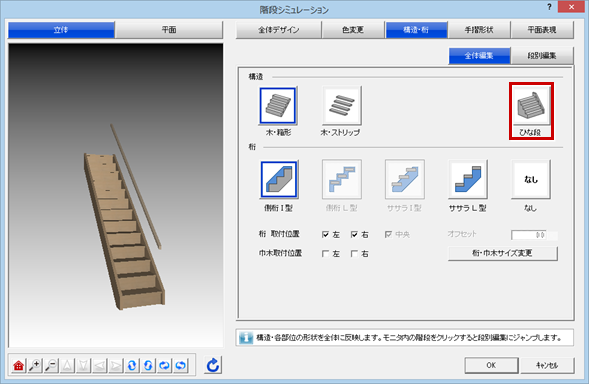

4. 「構造」の「ひな段」をクリックします。

5. 「ひな段作成設定」ダイアログで、ここでは「ひな段 段数」に「4」を入力して「OK」をクリックします。

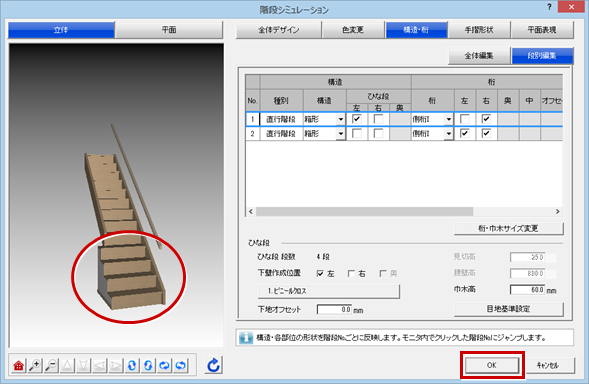

6. 立体モニタの階段表現が変わったことを確認して、「OK」をクリックします。


メモ

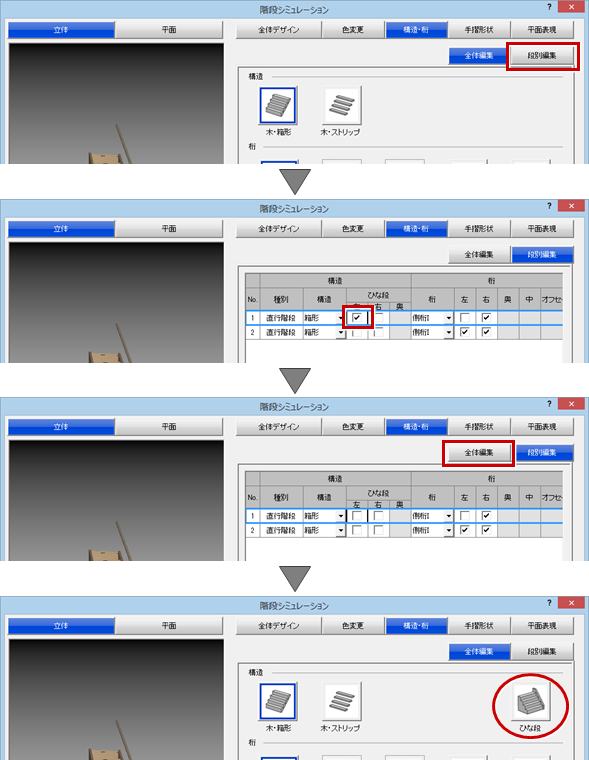

• すでに、ひな段が設定されている場合、「構造・桁」の「構造」に「ひな段」が表示されません。「段別編集」をクリックし、「ひな段」をOFFにしてから「全体編集」をクリックして戻ると、「ひな段」が表示されるようになります。
