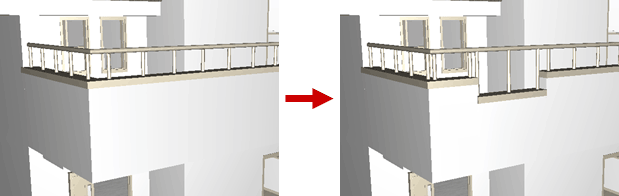

Q:手摺壁の高さを一部だけ変更する方法を教えてください。
A:高さを変更したい部分の手摺壁を分断して、手摺壁の属性ダイアログで手摺壁の高さを変更します。
操作方法

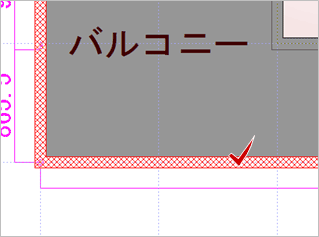

- バルコニーの手摺壁を選択します。

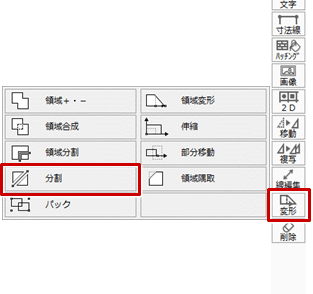

- 「変形」メニューから「分割」を選びます。

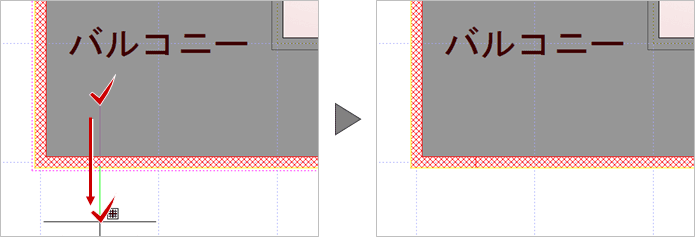

- 手摺壁を分断する線分の始点と終点をクリックします。

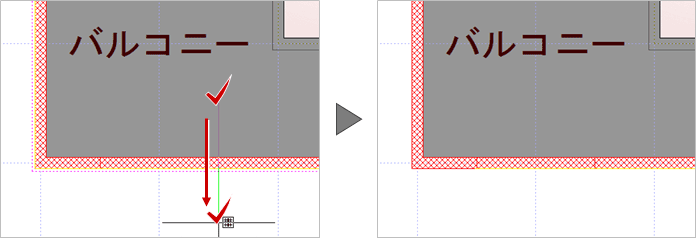

- もう一箇所分断する線分の始点と終点をクリックします。
- 「対象データ選択」をクリックします。

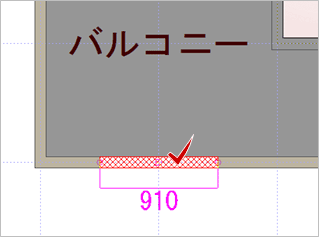

- 高さを変更する手摺壁を選択します。
- 「属性変更」をクリックします。
- 「手摺」ダイアログの「壁高」と「手摺高」を変更します。
- 「OK」をクリックします。
