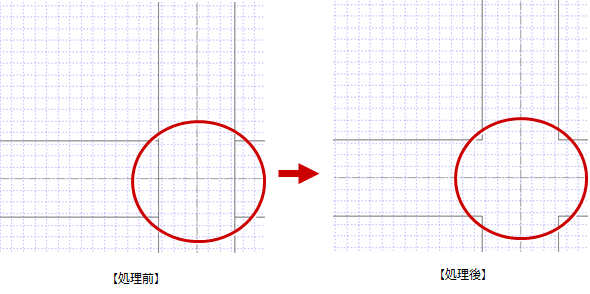

Q：「道路」メニューの「パース用道路」から入力した道路の交差部分を包絡する方法を教えてください。

A：「変形」メニューの「領域合成」を使用して、道路を包絡します。また、入力時に「道路連続線」ダイアログの「重なり処理」を「合成」にして入力すると包絡されます。
※「道路」メニューの「道路」の「道路自動配置」「道路2点」「道路連続線」で入力した場合は、「道路包絡」で包絡します。

「領域合成」を使用して包絡する方法

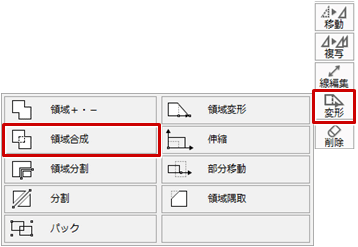

1. 「変形」メニューから「領域合成」を選びます。

2. 合成する道路をクリックします。

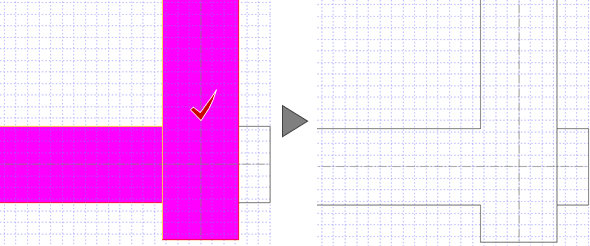

3. 属性を引き継ぐ方の道路をクリックして合成します。

　　　
4. 残りの道路もクリックします。

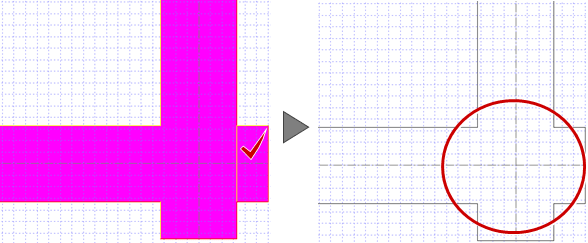

5. 属性を引き継ぐ方の道路をクリックして、合成します。


道路の入力時に包絡する方法

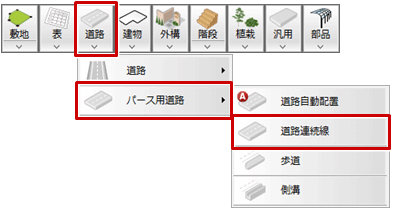

1. 「道路」メニューから「パース用道路」の「道路連続線」を選びます。

2. 「道路連続線」ダイアログの「重なり処理」の「合成」をONにします。

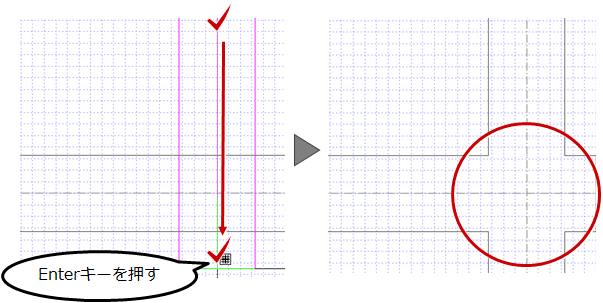

3. 道路の配置位置で順にクリックして、Enterキーを押します。
