Q：みなし道路の設定方法を教えてください。

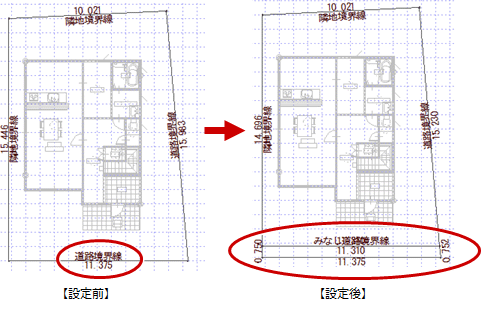

A：「敷地」メニューの「敷地境界線」の「みなし道路」を使用して、みなし道路境界線を設定します。

敷地境界線属性の道路幅を確認する

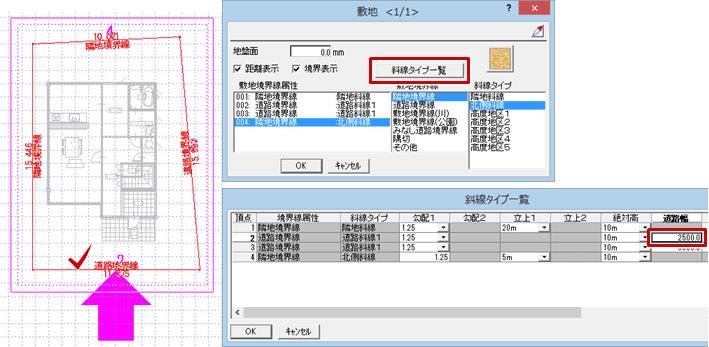

1. 「属性変更」をクリックします。

2. 敷地をクリックして、「敷地」ダイアログの「斜線タイプ一覧」を選びます。
3. 「斜線タイプ一覧」の「道路幅」を現在の道路幅に設定します。


みなし道路を設定する

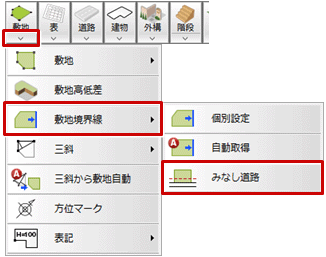

1. 「敷地」メニューから「敷地境界線」の「みなし道路」を選びます。

2. 対象の道路境界線をクリックします。

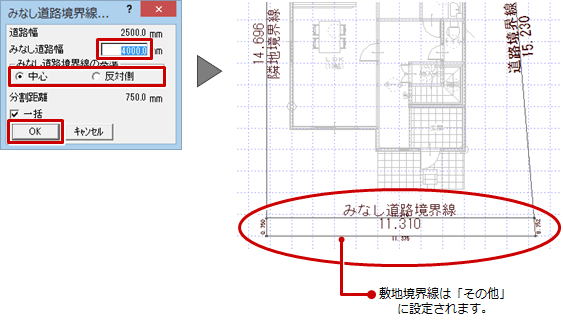

3. 「みなし道路境界線」ダイアログの「みなし道路幅」を「4000」、「みなし道路境界線の基準」は「中心」をONにして、「OK」をクリックします。
   ※「みなし道路幅」には拡張する道路全体の幅を設定します。
   ※ 道路の反対側が川または崖の場合、「みなし道路境界線の基準」の「反対側」をONにします。
