Q：歩道、側溝、水路の入力方法を教えてください。

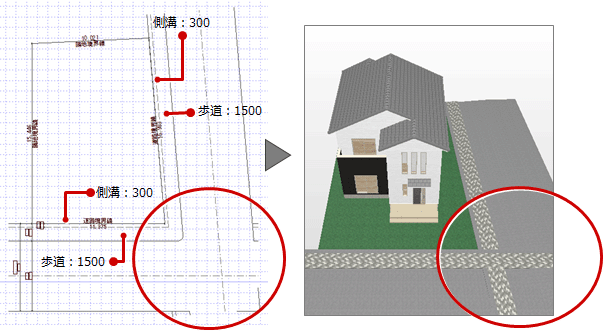

A：道路の入力に使用したコマンドによって操作方法が異なります。
「道路」メニューの「道路」の「道路自動配置」「道路2点」「道路連続線」から入力した場合は属性変更で、「パース用道路」の「道路自動配置」「道路連続線」から入力した場合は「歩道」、「側溝」を使用します。

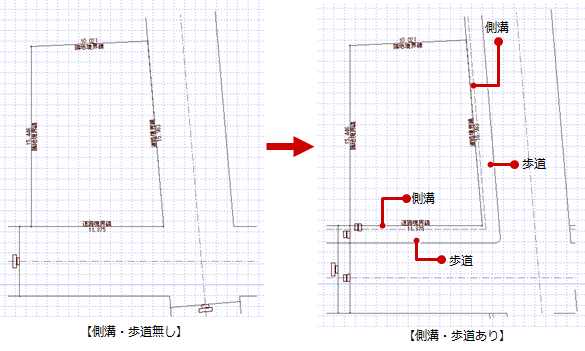

「道路」メニューの「道路」から入力した場合

1. 「属性変更」をクリックします。

2. 道路をクリックします。

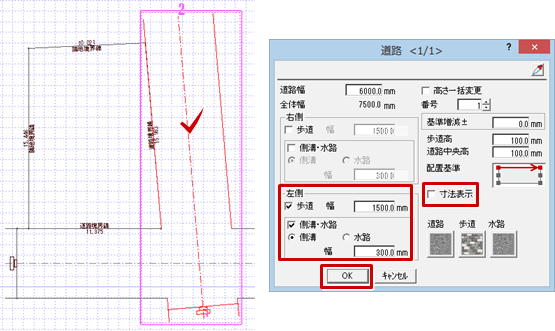

3. 「道路」ダイアログの「歩道」、「側溝・水路」「側溝」をONにし、「幅」を設定して、「OK」をクリックします。

4. 同様に、残りの道路についても設定します。

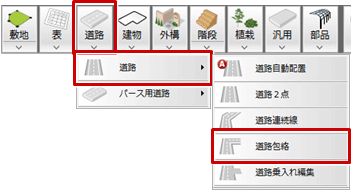

5. 「道路」メニューから「道路」の「道路包絡」を選びます。

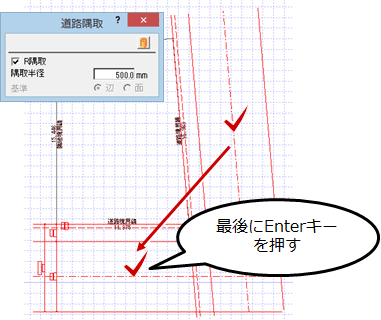

6. 道路を順にクリックし、最後にEnterキーを押します。

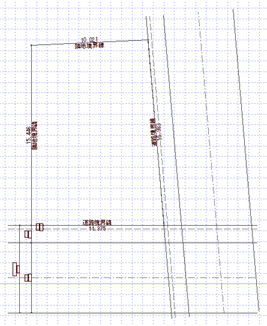

7. 交差する部分が包絡されます。
   ※ ただし、パースモニタには包絡処理は反映されません。
   ※「道路」メニューの「道路」から入力した道路に、側溝・水路を設定してもパースには反映されません。


「道路」メニューの「パース用道路」から入力した場合

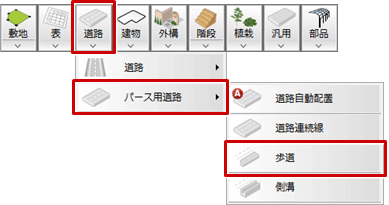

1. 「道路」メニューから「パース用道路」の「歩道」を選びます。

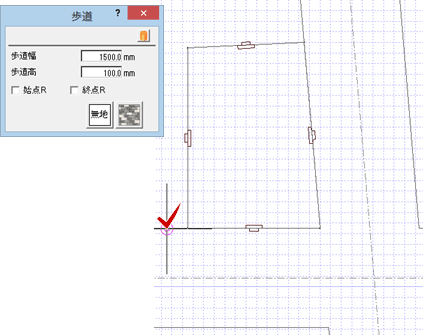

2. 「歩道」ダイアログの「歩道幅」や「歩道高」などを設定して、道路をクリックします。

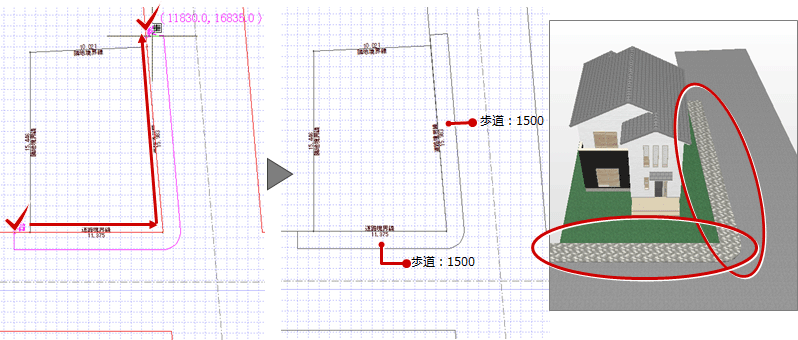

3. 歩道の始点と終点をクリックします。

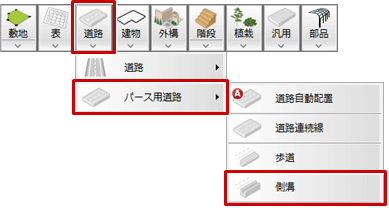

4. 「道路」メニューから「パース用道路」の「側溝」を選びます。

5. ここでは歩道に埋もれないように「側溝」ダイアログの「基準高」を「110」、「ふた」を「あり」、ふたの素材を指定します。

6. 入力方法を「多角円形」に変更します。

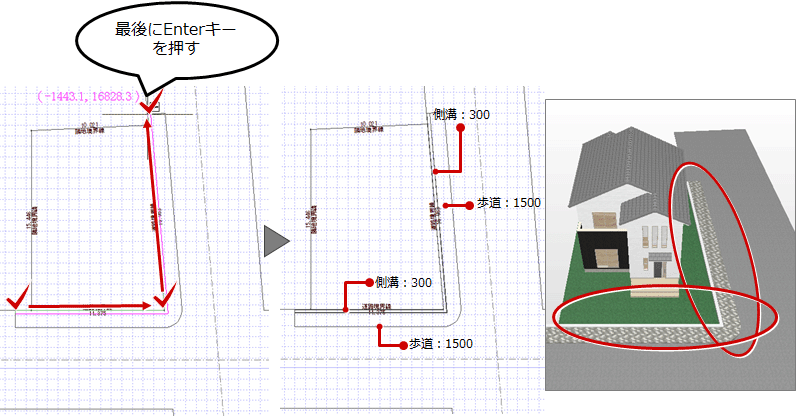

7. 側溝の配置位置を順にクリックし、最後にEnterキーを押します。
   ※ 側溝がパースに反映されます。
