Q：道路斜線の道路幅、後退距離を変更して、立面図の斜線制限に反映する方法を教えてください。

A：配置図で敷地の属性ダイアログにある「斜線タイプ一覧」を変更します。その後、立面図を再作成します。

操作方法

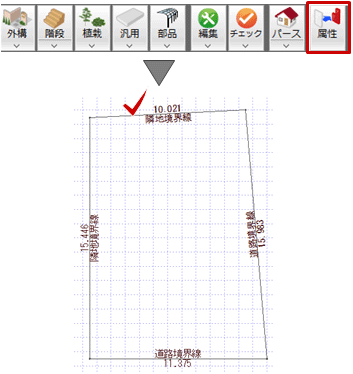

1. 配置図を開き、「属性変更」をクリックします。
2. 敷地の線上をクリックします。

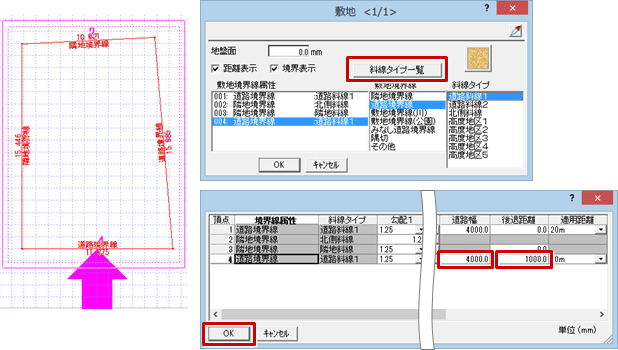

3. 「敷地」ダイアログの「斜線タイプ一覧」をクリックします。
4. ここでは「道路幅」を「4000」、「後退距離」を「1000」と変更して、「OK」をクリックします。

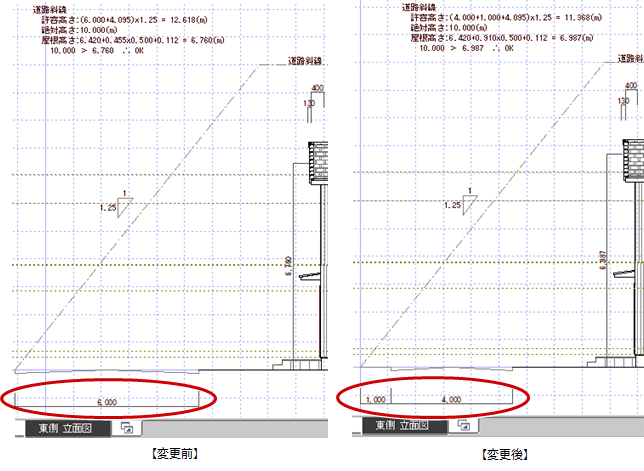

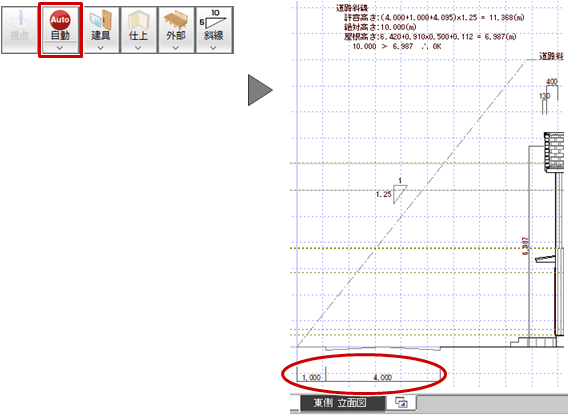

5. 立面図を開き、「自動立上」をクリックして、立面図を再作成します。


メモ

• 配置図で、既に入力している道路については、自動的に道路幅は変更されません。道路幅を変更した後、もう一度「道路」メニューから作成しなおす必要があります。
