プログラム名

配置図

Ver.

Ver.3

ID

Q260595

更新日

2016/11/29

Q：「敷地移動」で敷地を移動するときに、「敷地までの寸法が描画できません。」というメッセージが表示されたときの対処方法を教えてください。

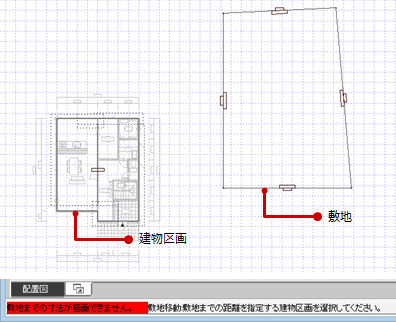

A：建物区画が敷地から完全にはみ出している場合は、敷地までの距離が表示できないためエラーメッセージが表示されます。建物区画が敷地に含まれるように敷地を移動した後、「敷地移動」を実行してください。

操作方法

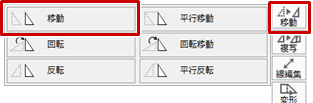

1. 「移動」メニューから「移動」を選びます。

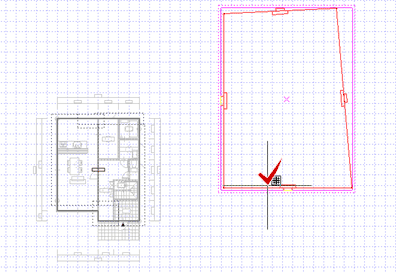

2. 敷地をクリックします。

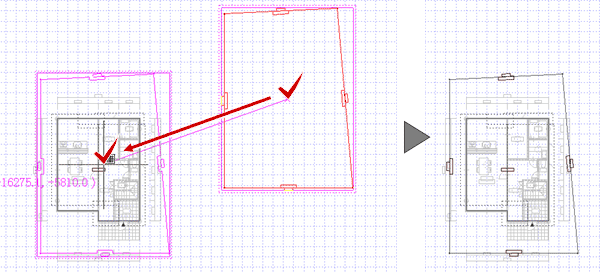

3. 基準点をクリックして、建物区画が敷地に含まれる位置でクリックします。この後「敷地移動」を実行します。


メモ

• 建物区画のコーナー部分が1箇所以上敷地に含まれていれば、離れ寸法線が表示されて「敷地移動」を実行できます。
