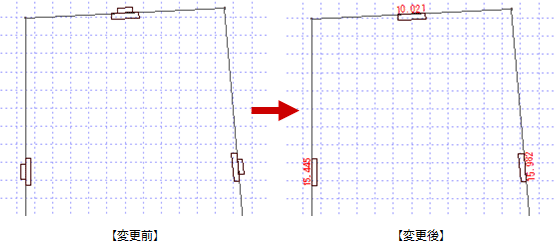

Q：敷地境界線の距離の文字の大きさを変更する方法を教えてください。

A：「物件初期設定：CAD関連－寸法・引出線」の「寸法線」の「文字高」を変更します。

操作方法

1. 「設定」をクリックします。

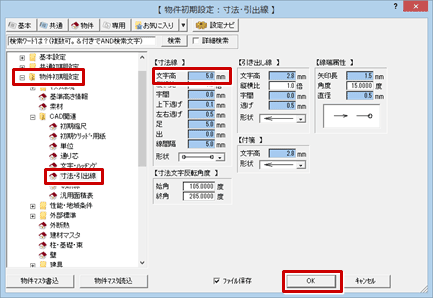

2. 「物件初期設定：CAD関連－寸法・引出線」の「寸法線」の「文字高」を変更して、「OK」をクリックします。

3. 「編集」メニューから「図形復元」を選びます。

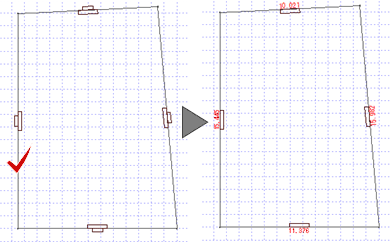

4. 敷地をクリックします。


メモ

• 「物件初期設定：CAD関連－寸法・引出線」の「寸法線」の「文字高」は、図面全般の寸法文字高に連動しています。設定を変更した後に入力する寸法線の文字高も変わります。
