| プログラム名 | 配置図 | Ver. | Ver.3 | ID | Q260700 | 更新日 | 2016/12/27 |
Q：立面図用斜線位置を設定した後に、立面図で作成する面を変更する方法を教えてください。

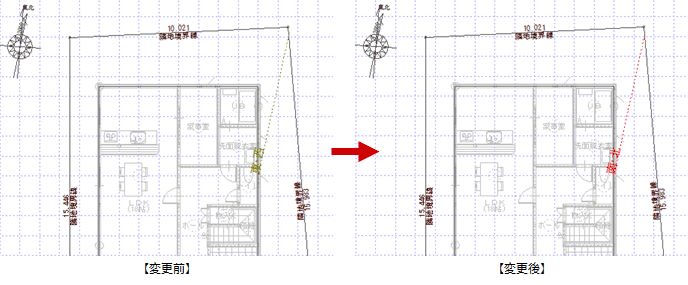

A：立面図用斜線位置の属性変更ダイアログで作成する面を変更します。
操作方法
- 「属性変更」をクリックします。

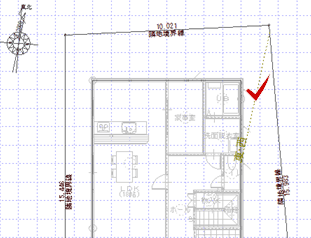

- 立面図用斜線位置をクリックします。

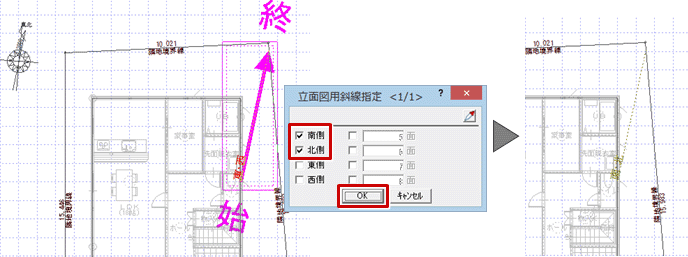

- 「立面図用斜線指定」ダイアログの「東側」、「西側」をOFF、「南側」、「北側」をONにして、「OK」をクリックします。
メモ
- 立面図1面～4面（南北東西）に斜線を作図するには、配置図1面に「立面図用斜線位置」を配置する必要があります。

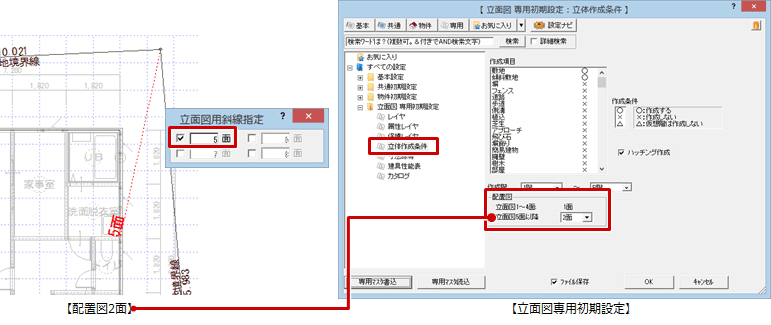

- 立面図5面以降に斜線を作図するには、立面図5面以降で立面図用斜線位置指定した配置図の面と、「立面図専用初期設定：立体作成条件」の「立面図5面以降」の面を同じ面に設定する必要があります。
