Q：オリジナルの方位マークを登録する方法を教えてください。

A：汎用コマンドなどを使用して登録する方位マークを作成し、「方位マーク」ダイアログの「オリジナル」の「リスト登録」から登録します。

事前操作

あらかじめ登録したい方位マークを汎用コマンド使用して入力しておきます。

操作方法

1. 「敷地」メニューから「方位マーク」を選びます。

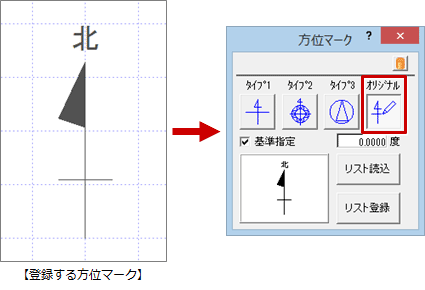

2. 「方位マーク」ダイアログの「オリジナル」を選び、「リスト登録」をクリックします。

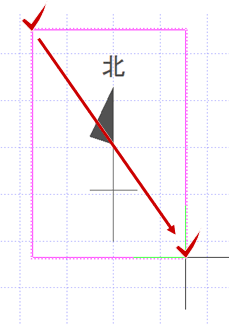

3. 作成したオリジナルの方位マークを選択します。

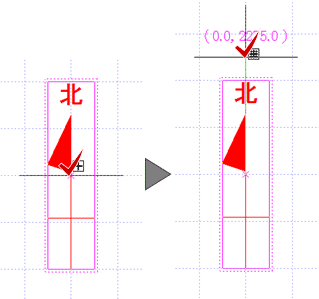

4. 基準点位置をクリックし、北方向をクリックします。

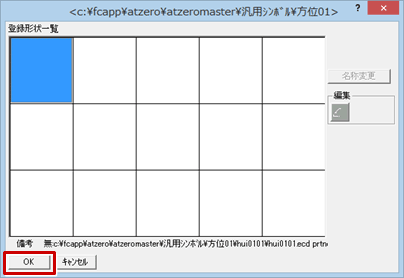

5. 「登録形状一覧」ダイアログの登録場所を指定して、「OK」をクリックします。

6. 「名称変更」ダイアログの「名称」を入力して、「OK」をクリックします。

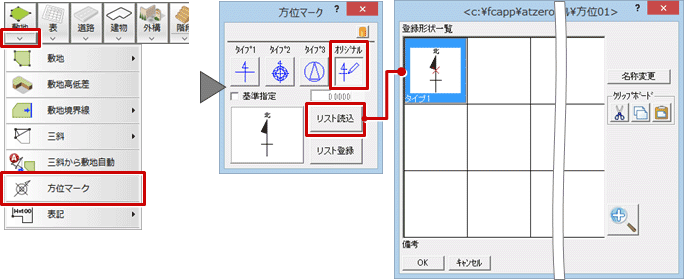

7. 登録したオリジナルの方位マークは、「方位マーク」ダイアログの「リスト読込」から選択できます。
