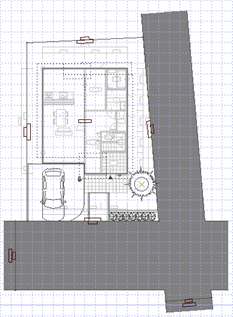

Q：道路を塗り潰す方法を教えてください。

A：「道路」メニューの「道路」を使用する場合は、塗り潰しの設定がないため道路を入力後、「ハッチング」メニューの「塗潰し入力」を使用して入力します。
「パース用道路」を使用する場合は、「専用初期設定：塗り潰し」の「配置シンボル」をONにして道路を入力します。

「道路」メニューの「道路」の場合

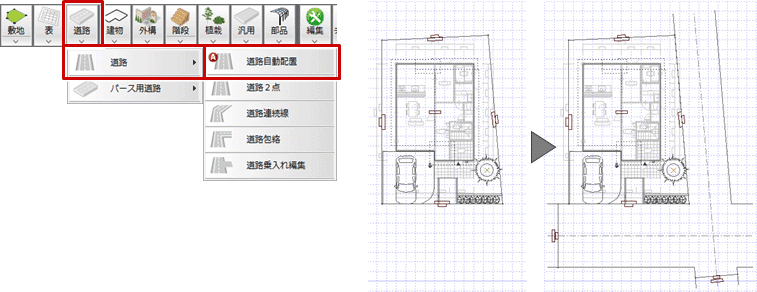

1. 「道路」メニューから「道路」の「道路自動配置」を選びます。
   ※ 道路境界線に設定している敷地辺に道路が作成されます。

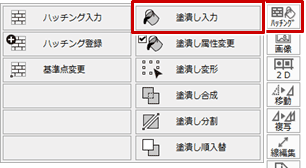

2. 「ハッチング」メニューから「塗潰し入力」を選びます。

3. 「塗潰し入力」ダイアログの「領域」がONになっていることを確認して、「表示レベル」を「最下（敷地）」に変更します。
4. 「RGB」で塗り潰し色を変更します。

5. 「操作モード切替」を「多角円形」にします。

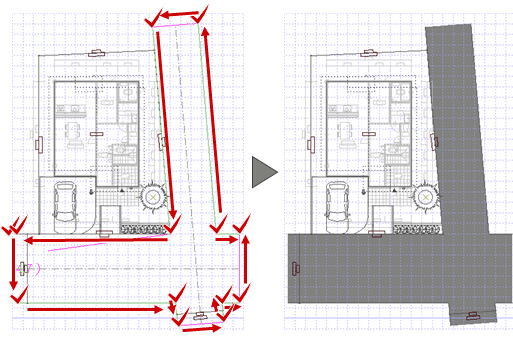

6. 塗り潰す範囲を順にクリックします。


「道路」メニューの「パース用道路」の場合

1. 配置図を開いて、「設定」をクリックします。

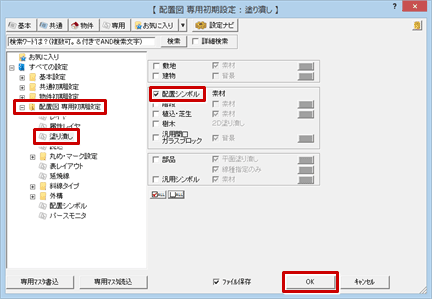

2. 「専用初期設定：塗り潰し」の「配置シンボル」をONにして、「OK」をクリックします。

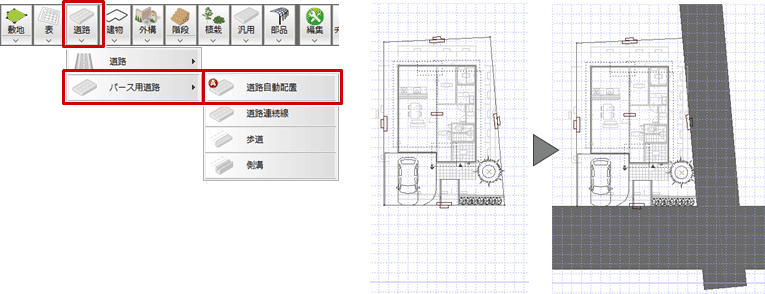

3. 「道路」メニューから「パース用道路」の「道路自動配置」を選びます。
   ※ 道路境界線に設定している敷地辺に道路が作成されます。
