Q：植え込みの入力方法を教えてください。

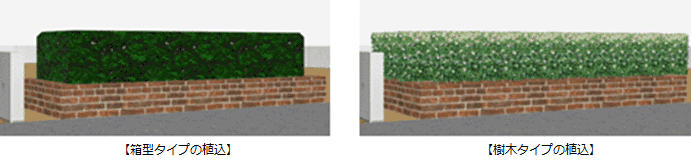

A：植え込みは素材を使用した箱型タイプと、樹木タイプの表現方法があります。

　　　　　　　

操作方法

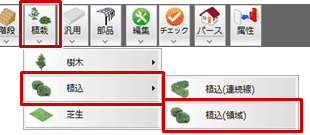

  1. 「植栽」メニューから「植込」の「植込（領域）」を選びます。

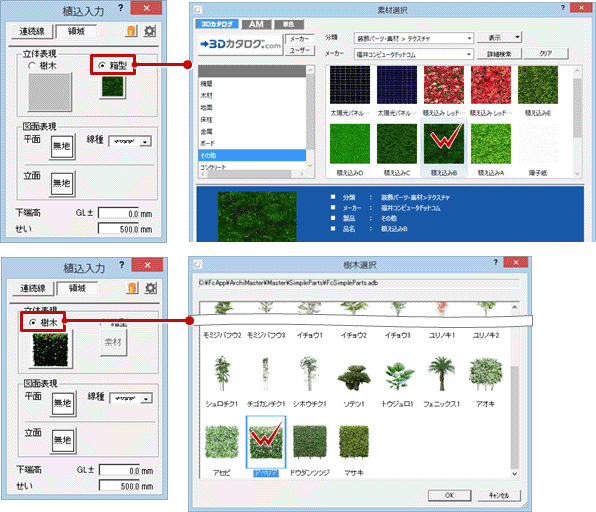

  2. 「植栽入力」ダイアログの「樹木」、「箱型」で表現タイプを選びます。リアルに表現したいときは「樹木」をONにします。

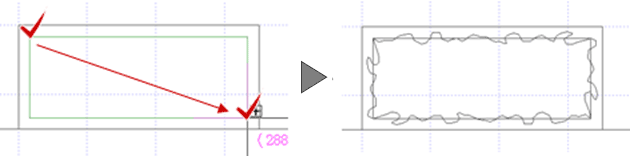

  3. 「植栽入力」ダイアログの線種、下端高、せいなどを設定して、植込の範囲を指定します。

メモ

  • 幅を指定して連続線で入力したいときは、「植栽」メニューの「植込」にある「植込（連続）」を使用します。または「植栽入力」ダイアログの「連続線」をONにします。

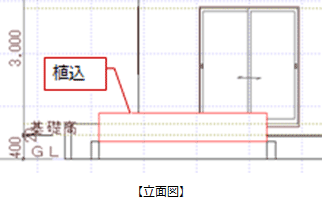

  • 樹木タイプの植込を入力しても、立面図、断面図では箱型タイプで作図されます。
