Q：スロープの入力方法を教えてください。

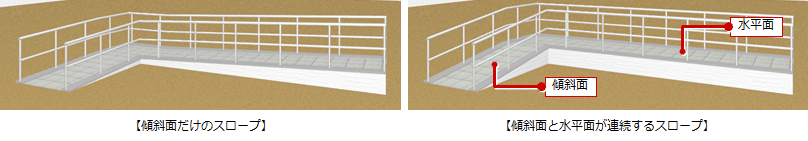

A：「外構」メニューの「スロープ」を使用して入力します。傾斜面と水平面が連続しているスロープも入力できます。

　　　　　　　

傾斜面だけのスロープを入力する

1. 「外構」メニューから「スロープ」を選びます。

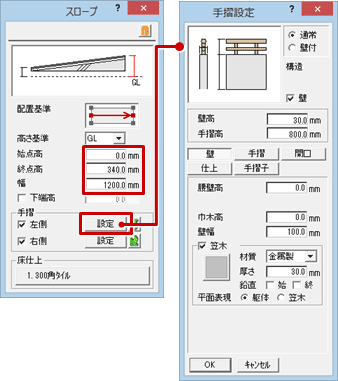

2. 「スロープ」ダイアログで始点高、終点高、手摺などを設定します。

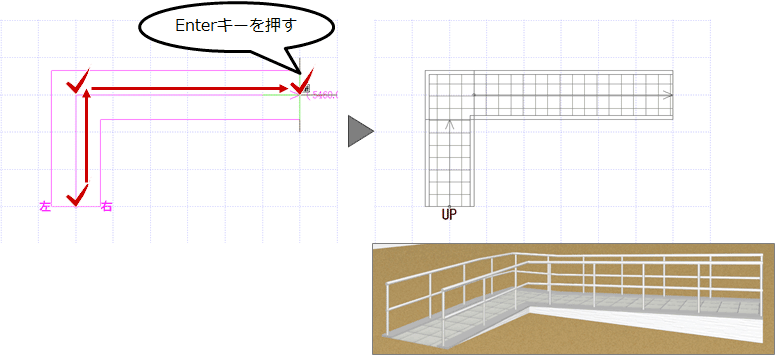

3. スロープの始点をクリックし、途中で屈曲する場合は屈曲点ごとにクリックして、最後にEnterキーを押します。


　　　　　　　

傾斜面と水平面が連続するスロープを入力する

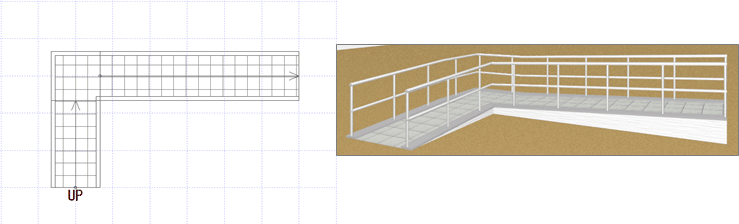

1. スロープを入力します。

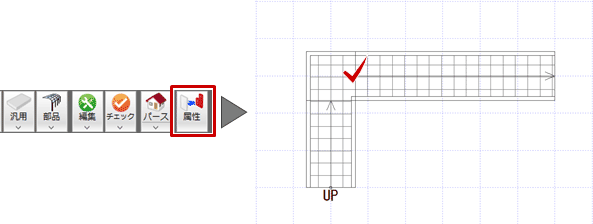

2. 「属性変更」を選んで、入力したスロープをクリックします。

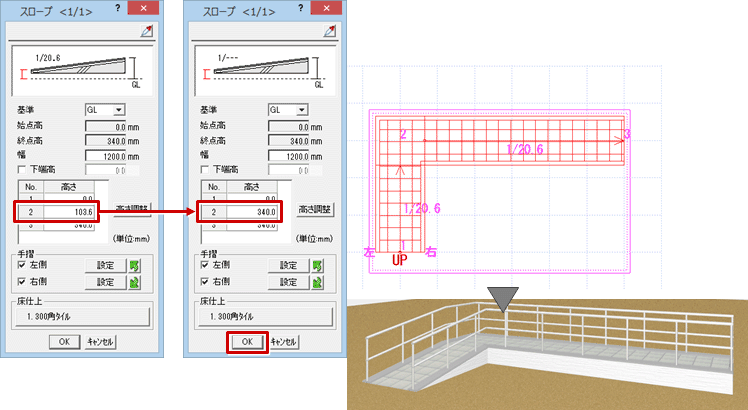

3. 「スロープ」ダイアログの「高さ」にて番号ごとの高さを設定して、「OK」をクリックします。
   ここでは、「No.2」を「340」にします。
